Vut i en OP-förstärkar koppling

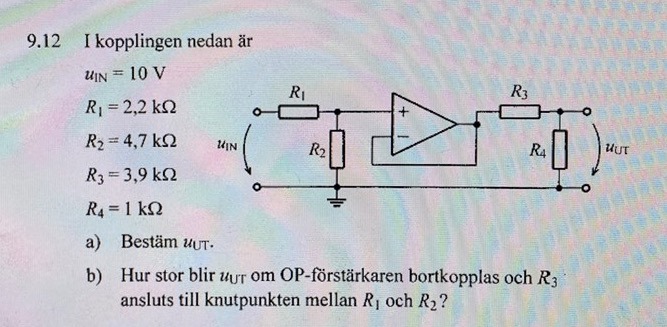

Hej jag får aldrig till Vut i en OP förstärkar koppling. Så som jag alltid tänker är så här:
alltså att jag räknar ut Av och sen tar det gånger Vin men det verkar inte vara rätt tänkt….
Jan Ragnar skrev:
Hmmm okej jag förstår tror jag tack. Men de ända jag inte förstår är varför i Uut har R3+R4 i täljaren och inte nämnaren som för Uin?
Förstärkaren har förstärkningen 1ggr. Utspänningen är samma som spänningen på + ingången .
Den är alltså bara en buffert mellan spänningsdelarna R1, R2 och R3, R4.
ThomasN skrev:Förstärkaren har förstärkningen 1ggr. Utspänningen är samma som spänningen på + ingången .
Den är alltså bara en buffert mellan spänningsdelarna R1, R2 och R3, R4.
Jag förstår mer och mer men de är fortfarande inte helt klart… VL är väl spänningen över R2 medan HL är spänningen över R3 och R4. Varför har man inte bara spänningen över R4?
Det som kommer ut ut OP förstärkaren (kalla det A) spänningsdelas över R3, R4
Så Uut = A*R4/(R3+R4)
A i sin tur fås som spänningsdelningen över R1, R2 dvs A = Uin*R2/(R1+R2)
ThomasN skrev:Förstärkaren har förstärkningen 1ggr. Utspänningen är samma som spänningen på + ingången .
Den är alltså bara en buffert mellan spänningsdelarna R1, R2 och R3, R4.
hmm vänta lite jag såg dock en sak nu att jag får ju till att förstärkaren förstärker 4,9ggr?
Det stämmer tyvärr inte. Förstärkningen i OP-förstärkarsteget sätts inte alls av mot stånden.
Ett litet förtydligande:
Med de här motstånden kan du sätta förstärkningen i OP-steget.
ThomasN skrev:Ett litet förtydligande:
Med de här motstånden kan du sätta förstärkningen i OP-steget.
okej... jag trodde man kunde flytta om resistorena. men alltså om det saknas resistorer där dem ska vara så får man inte flytta dem andra dit utan det blir typ "0/0"=1? men hur beskriver man det då för jag får ju inte skriva 0/0. eller ska man inte alls skriva så utan tänka att det är ingen förstärkning så alltså förstärkningen 1 ?
Om du tänker dig att det vågräta motståndet jag ritade in är noll och det vertikala är oändligt så får du precis den ursprungliga kopplingen.
ThomasN skrev:Om du tänker dig att det vågräta motståndet jag ritade in är noll och det vertikala är oändligt så får du precis den ursprungliga kopplingen.
ahhhh o då får man 1+(0/oändligheten)=1+0=1ggr förstärkning! nu förstår jag tack så mycket!!!
