Vridmoment, uttryck för hävarmar (r)

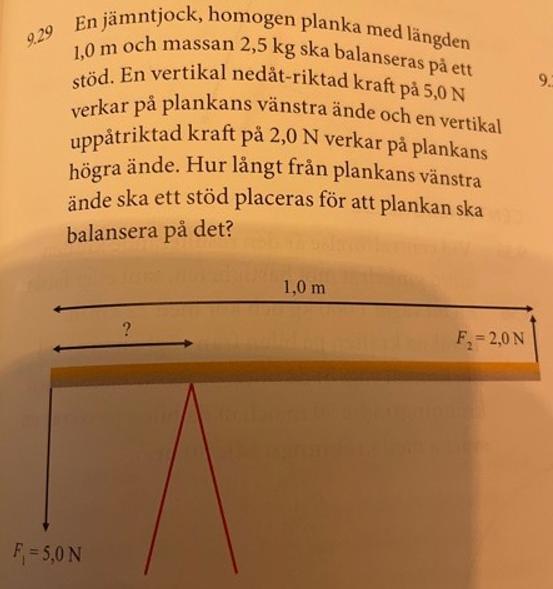

Hej, jag har svårigheter att sätta rätt uttryck för hävarmarna i vridmomentsuppgifter där r är okänd.

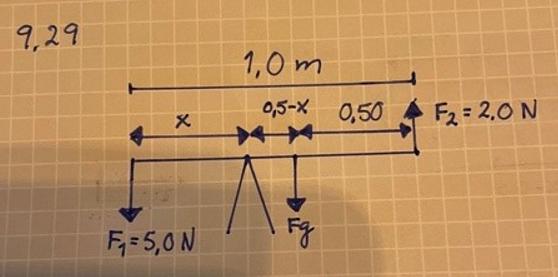

Enligt det lösningsförslag jag har fått så ska jag döpa längderna enligt nedan:

Har ni några tips att ge mig för att jag ska bli bergsäker på hur jag ska uttrycka dessa okända längder?

Jag råkade sätta Fg en ruta ifrån mitten, därav är mina längdpilar en aning missvisande.

Tack på förhand! :)

Smaragdalena 80504 – Avstängd
Postad: 20 jan 2022 20:57

Eftersom det man frågar efter är avståndet från plankans ände till stödet kan det vara smart att kalla detta x (om det inte visar sig att nånting annat blir enklare, i så fall kan man byta spår!)

Att plankans tyngdpunkt ligger mitt på plankan, d v s 0,5 mfrån vardera änden, tror jag att du vet.

Sätt ut det du vet i bilden. Då ser du att det är en del av plankan som inte "har fått något namn" än. Räkna alltså ut hur lång den mittersta biten är.

Är detta svar på det du frågade om?

(Man hade lika görna kunnat kalla avståndet från stödet till plankans mitt  för x, men då hade man fått ett extra steg för att räkna ut avståndet från vänstra änden av plankan till stödet.)
