Vridmoment Auppgift

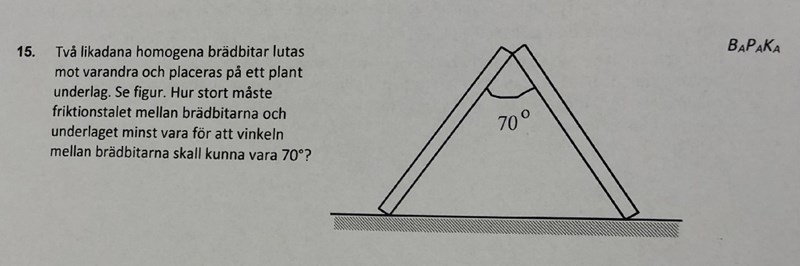

jag har börjat med att dela upp figuren i två delar, så att vinkeln högst upp blir 35 grader.
Sedan ritade jag ut krafterna
Förstår hur jag ska komposantuppdela tyngden, men inte friktionskraften? Min lärare hade ritat friktionskraften utåt mot vänster, men jag vill rita den riktad inåt annars välter väl figuren?

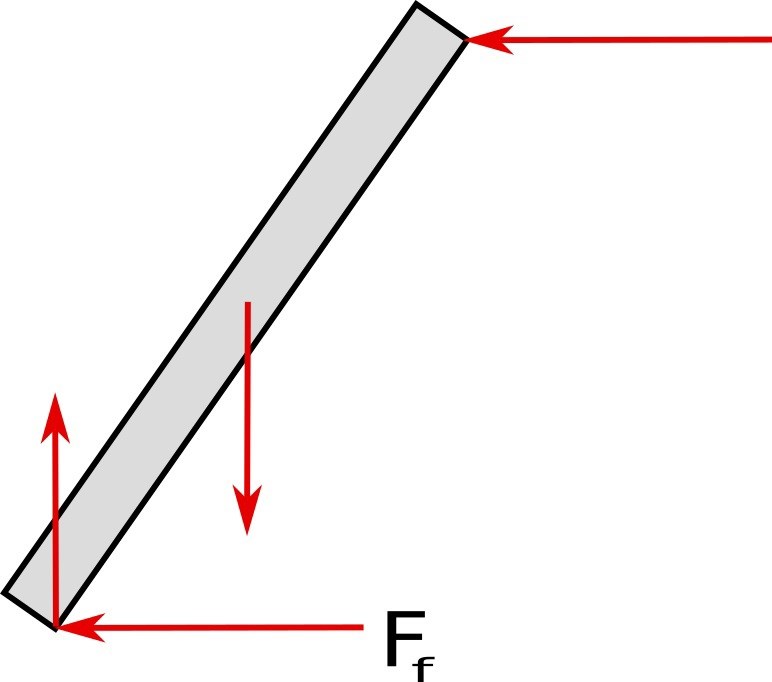

Jag tolkar dig som att din lärare har ritat ungefär så här:
Vi vet att brädbiten inte rör sig. I figuren kan vi se att de vertikala krafterna skulle kunna ta ut varandra och då rör den sig inte i vertikalled. Men vi ser också att de horisontella krafterna inte kan ta ut varandra och då skulle biten röra sig åt vänster. Alltså måste Ff vara riktad åt andra hållet. Nu kan man i och för sig rita sina kraftpilar som ovan. Om man då skulle börja räkna på krafterna så hade man kommit fram till att Ff är negativ, alltså riktad åt andra hållet. Ibland är det svårt att veta åt vilket håll en kraft verkar och då kan man välja ett håll så får tecknet på kraften visa om man valde rätt när man har räknat klart. Men i det här fallet är det ganska uppenbart att kraften inte kan vara riktad som i figuren.
