Voltmeterns utslag

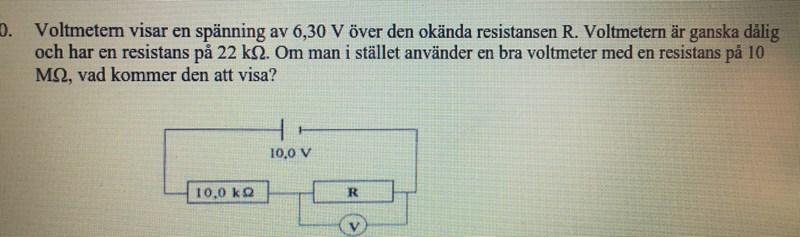

Det finns inte vare sig lösning eller svar, jag vet inte om jag har tänk rätt hittills, och jag vet inte hur jag ska ta mig vidare nu.

Spänning över 10 kΩ: U=10-6,3=3,7 V

Huvudströmmen: I=U/R=3,7/10000=3,7*10⁻⁴ A

Ström till voltmetern: I=U/R=6,3/22000=2,86*10⁻⁴ A

Ström till R: I=(3,7*10⁻⁴)-(2,86*10⁻⁴)=8,4*10⁻⁵ A

R=U/I=6,3/(8,4*10⁻⁵)=75kΩ

Beräkna först ersättningsresistansen för R (75kΩ) och voltmetern (10MΩ) som ligger parallellkopplade. Beräkna sedan hur spänningen 10V fördelar sig över motståndet på 10k och den ersättningsresistans du beräknat. Du bör se att voltmetern nu visar ett betydligt högre värde än 6,3V.

Lindehaven skrev:
Beräkna först ersättningsresistansen för R (75kΩ) och voltmetern (10MΩ) som ligger parallellkopplade. Beräkna sedan hur spänningen 10V fördelar sig över motståndet på 10k och den ersättningsresistans du beräknat. Du bör se att voltmetern nu visar ett betydligt högre värde än 6,3V.

$R_{e r s} = (\frac{1}{75000} + \frac{1}{1000000}) ⁻ ¹ + 10000 = 79767, 44 Ω H u v u d s t r ö m m e n = \frac{10}{79767, 44} = 1, 25 * 10 ⁻ ⁴ A S p ä n n i n g ö v e r 10, 0 k Ω m o t s t å n d e t = 10000 * 1, 25 * 10 ⁻ ⁴ = 1, 25 V S p ä n n i n g ö v e r p a r a l l e l l k o p p l i n g e = 10 - 1, 25 = 8, 75 V$

Är detta korrekt?

Inte helt korrekt, men nära. Du har räknat med att voltmetern har 1 Megaohms inte resistans. Den har 10 Megaohm.

Svara
