Voltmeter resistans- ellära

Ytterst gammalmodig uppgift. Vid dagens elektroniska voltmetrar behöver man inte bry sig om sådant.

Men för att lösa detta finns två metoder:
1.) Räkna ut strömmen

2.) Använda spänningsdelning (en genväg för de mer bevandrade)

om jag räknar ut strömmen då använder jag U=RI. men ska jag addera ihop spänningarna först eller?

Mattee skrev:

om jag räknar ut strömmen då använder jag U=RI. men ska jag addera ihop spänningarna först eller?

Du använder Ohms lag för 10k-motståndet.

aha ja. det blir 0.0021 men det ska va 0.7mA. Jag tog 21 delat på 10 gånger 10 upphöjt till 3

Mattee skrev:

aha ja. det blir 0.0021 men det ska va 0.7mA. Jag tog 21 delat på 10 gånger 10 upphöjt till 3

Jag kan inte tolka detta.

Och du ska nog göra det vanliga: rita! Rita ett schema över kretsen.

jag vet inte hur

jag vet hur man ritar ett kopplingschema men inte för den här

Mattee skrev:

 Voltmetern ansluts därefter i serie med en resistor på 10 kilo-ohm till samma spänningskälla.

Det ska du alltså rita. Läsa noggrant. Sedan tänka lite längre än en minut kanske. Sedan rita schemat.

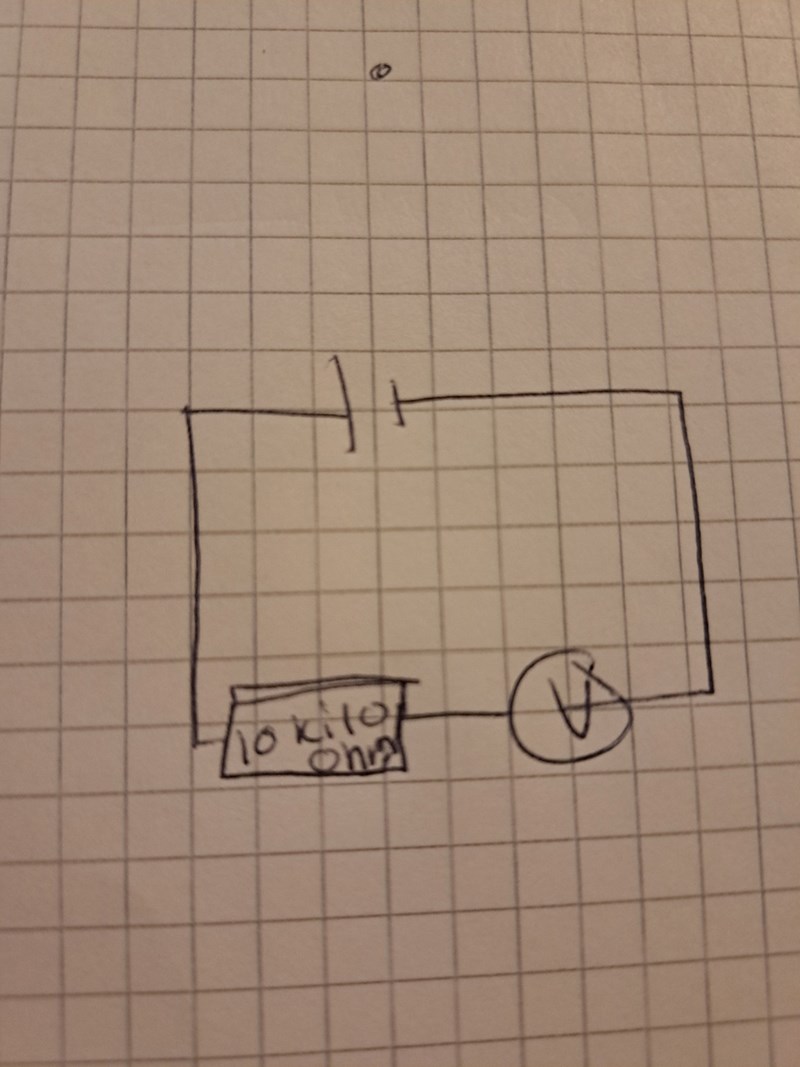

Så?

Precis. Nu ange även givna spänningar.

Och beräkna strömmen.

så givna spänningen är 21 V. så strömmen blir (10 gånger 10^3)/21 men det blir typ 476. Det är omöjligt.

Mattee skrev:

så givna spänningen är 21 V. så strömmen blir (10 gånger 10^3)/21 men det blir typ 476. Det är omöjligt.

Jag upprepar: rita alla givna spänningar i ditt schema.

Hur stor är då spänningen över 10k motståndet?

Hur stor är strömmen enligt Ohms lag?

Jag fattar inte var ska jag rita de

Du har 21V över voltmetern, spänningskällan har spänningen 28V. Vad blir det då över 10kohm?

(Det är också bra att göra som Pieter säger, rita in värdena i figuren)

ThomasN skrev:

Du har 21V över voltmetern, spänningskällan har spänningen 28V. Vad blir det då över 10kohm?



49V?

Mattee skrev:

ThomasN skrev:

Du har 21V över voltmetern, spänningskällan har spänningen 28V. Vad blir det då över 10kohm?



49V?

Hur fick du fram det?

Aha blir det 1.3 V?

Om du visar hur du har kommit fran till dina svar, så kan vi (kanske) förstå hur du har täknt, och då blir det lättare för oss att hjälpa dig.

Nej, det är inte 1,3 V heller. Visa steg för steg hur du löser ekvationen 21 + x = 28.

21+x=28

x=28-21

x= 7 V

Så jag har ritningen precis som jag skickade och jag har detta.

Jag tänkte att på ritningen, har voltmeter

nu men tänkte var ska jag rita ut spänningarna. Är voltmetern 7V?

Då ser du att spänningen över voltmetern är 3 ggr så stor som spänningen över resistorn. Strömmen är samma genom hela kretsen. Vad kan du dra för slutsats om voltmeterns resistans?
