Voltmeter fråga

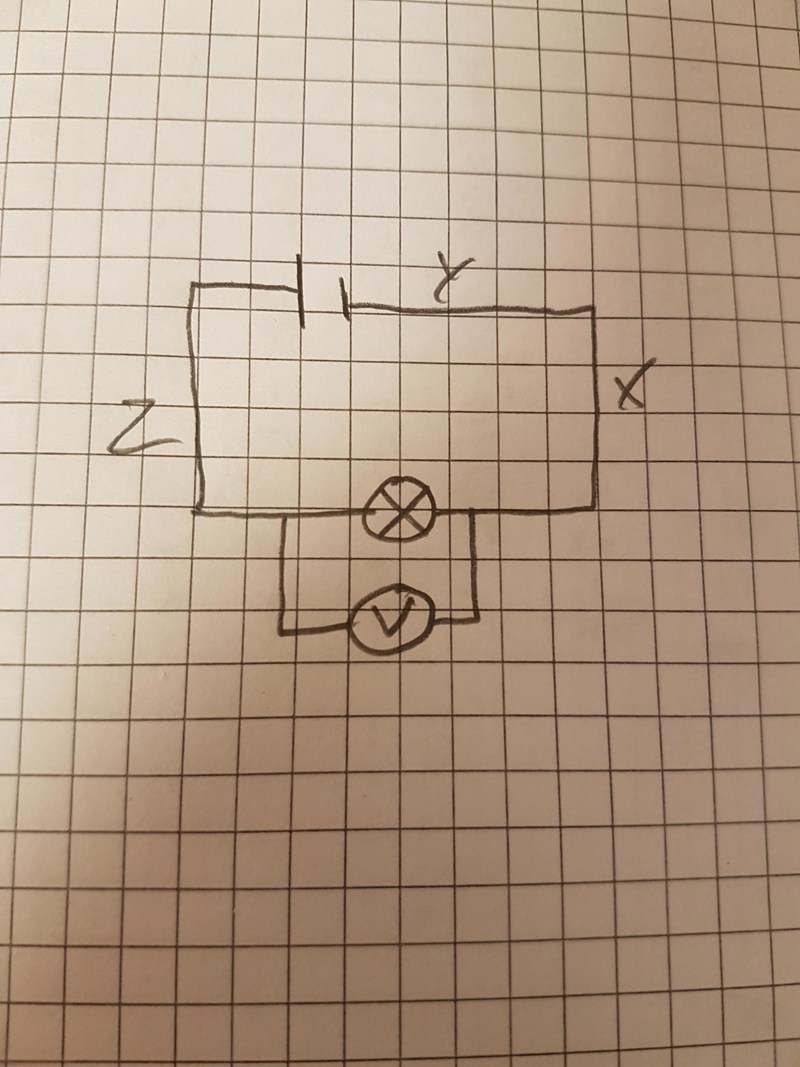

En voltmeter ska ju parallelkopplas, i det här fallet med lampan, om ja vill mäta spänningen över lampan.
Undrar om det är skillnad i spänning just där jämfört med i tex ledningen vid z, y eller x ? Och isf varför ?
Vad menar du? Kan du rita hur du tänker koppla in voltmetern på ett alternativt sätt?
Laguna skrev:Vad menar du? Kan du rita hur du tänker koppla in voltmetern på ett alternativt sätt?
Du mäter ju alltid spänningen över något och jag förstår inte riktigt hur du menar men det spelar ingen roll om du har voltmetern inkopplad direkt till höger om lampan, vid x eller vid y (spänningskällans minuspol). På samma sätt kan du koppla om anslutningen till vänster om lampan till z eller spänningskällans pluspol, det gör ingen skillnad.
Om man skall vara exakt blir det en skillnad beroende på ledningsresistans men den är så liten att den inte är mätbar.
Skulle du däremot koppla in voltmetern i x och y kommer den att visa noll då du inte mäter över en komponent.
AndersW skrev:Du mäter ju alltid spänningen över något och jag förstår inte riktigt hur du menar men det spelar ingen roll om du har voltmetern inkopplad direkt till höger om lampan, vid x eller vid y (spänningskällans minuspol). På samma sätt kan du koppla om anslutningen till vänster om lampan till z eller spänningskällans pluspol, det gör ingen skillnad.
Om man skall vara exakt blir det en skillnad beroende på ledningsresistans men den är så liten att den inte är mätbar.
Skulle du däremot koppla in voltmetern i x och y kommer den att visa noll då du inte mäter över en komponent.

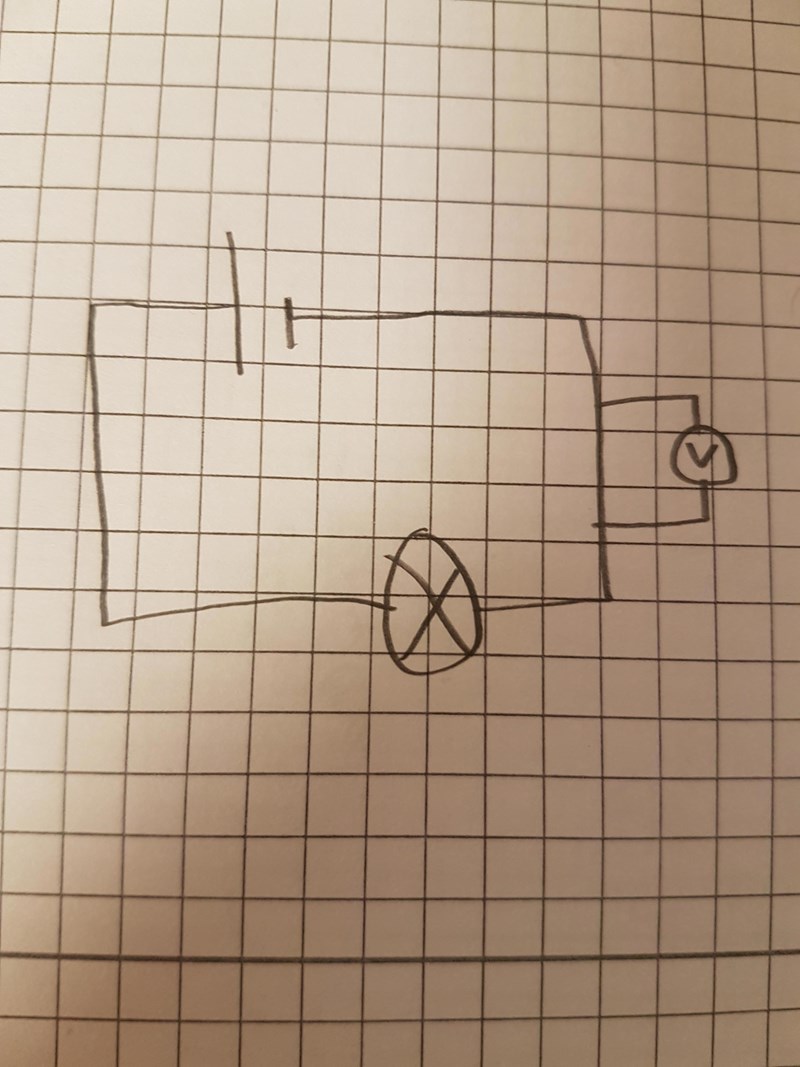

Okej , så i fallet med min andra bild hade den visat 0 i spänning ? Trodde att spänningen skapades mellan batteriets plus och minuspol och fanns i hela ledningen
Något som finns i hela ledningen låter mer som en beskrivning av strömmen. Men om vi klipper av ledningen flyter ingen ström (och lyser inte lampan).
Ja, voltmetern i din andra blid visar 0. Du kan bara hitta spänningar över komponenter. I det schema kan du mäta upp två, lika stora, spänningar, den över batteriet och den över lampan.
Laguna skrev:Något som finns i hela ledningen låter mer som en beskrivning av strömmen. Men om vi klipper av ledningen flyter ingen ström (och lyser inte lampan).
Yes , är med på att strömmen finns i hela ledningen, men med spänningen känns det lite svårare att visualisera iom att man måste koppla voltmetern över en komponent tydligen, medans amperemetern funkar att sätta vart som i min ritade krets(?)
AndersW skrev:Ja, voltmetern i din andra blid visar 0. Du kan bara hitta spänningar över komponenter. I det schema kan du mäta upp två, lika stora, spänningar, den över batteriet och den över lampan.
Tack så mycket !!
AndersW skrev:Ja, voltmetern i din andra blid visar 0. Du kan bara hitta spänningar över komponenter. I det schema kan du mäta upp två, lika stora, spänningar, den över batteriet och den över lampan.
Kom på en fråga till... över batteriet är jag med på (tror jag :-) ) att det blir spänning, har för mig det har med att det beror på ett överskott av elektroner vid minuspolen som "vill vandra" över till pluspolen och skapa jämnvikt. Men varför blir det spänning över lampan ?
