Visa att det inte går någon ström genom motståndet

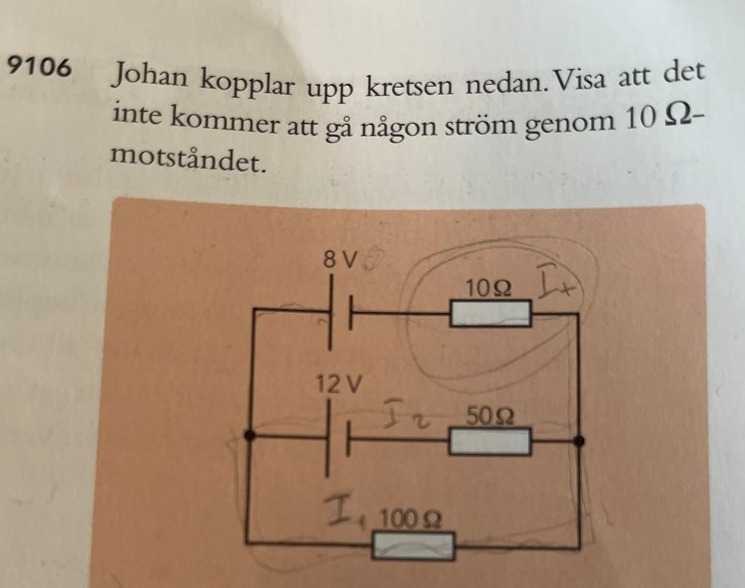

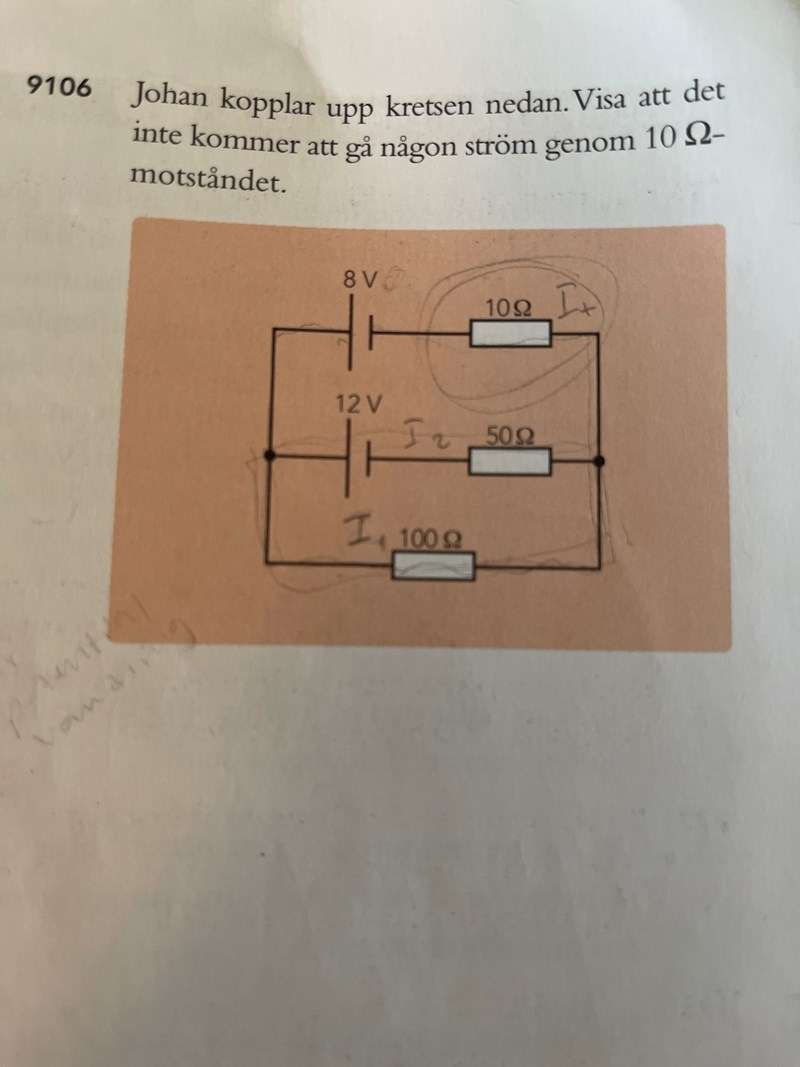

Hej! Jag har fastnat på denna fråga:

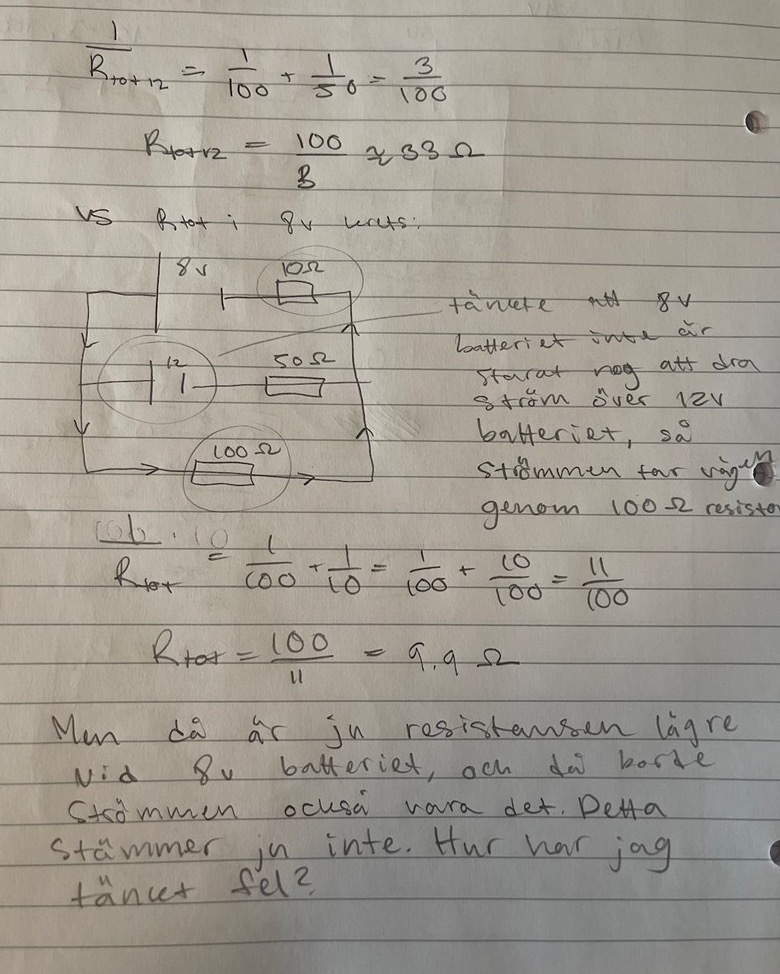

Först tänkte jag på resistansen, och att resistansen i ”delkretsen” med 12v batteri blir lägre då resistorerna är parallellkopplade:

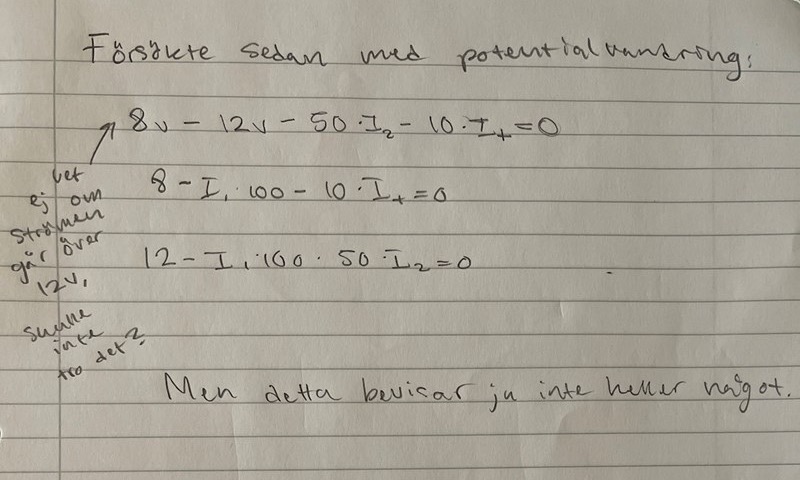

Någon som kan förklara varför resistansen blir så konstig, och vad jag ska göra härnäst?
Tack för hjälpen i förhand!
Jumsan_j skrev:Hej! Jag har fastnat på denna fråga:
Någon som kan förklara varför resistansen blir så konstig, och vad jag ska göra härnäst?
Om strömmen genom 10Ω-motståndet är noll, är även spänningsfallet noll. Då är det 8 alltså volt över 100Ω och strömmen I1 = 8/100 = 0,08 A. Det är då lika med I2. Så spänningsfallet över 50Ω är 4 volt.
Vi ser att 12 - 4 = 8 volt, så det stämmer.
Okej, jag förstår inte riktigt.
Att spänningsfallet är noll är jag med på, men varför innebär det att spänningen över 100 resistorn blir 8V? Borde det inte bli någon typ av kombination mellan 8V och 12V, allternativ bara 12V då batterier inte har någon spänning om ingen ström går genom dem?
Jumsan_j skrev:Okej, jag förstår inte riktigt.
Att spänningsfallet är noll är jag med på, men varför innebär det att spänningen över 100 resistorn blir 8V?
Nej jag förstår fortfarande inte. Hade det bara varit ett 8V batteri förstår jag att spänning hade blivit 8V över 100 resistorn, men nu finns ju även ett 12V batteri. Varför påverkar inte det?
Jumsan_j skrev:Nej jag förstår fortfarande inte.

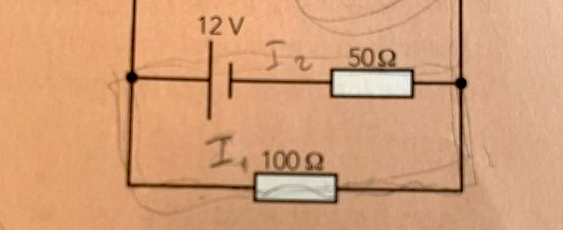

Ett annat sätt att se det:

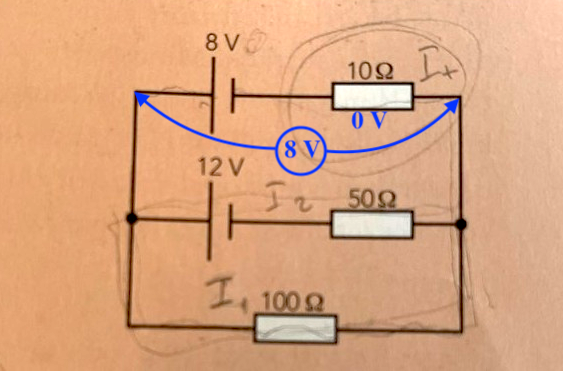

Hur stor är spänningen mellan dessa anslutningar?
