Vippor och sekvensnät - T Vippor

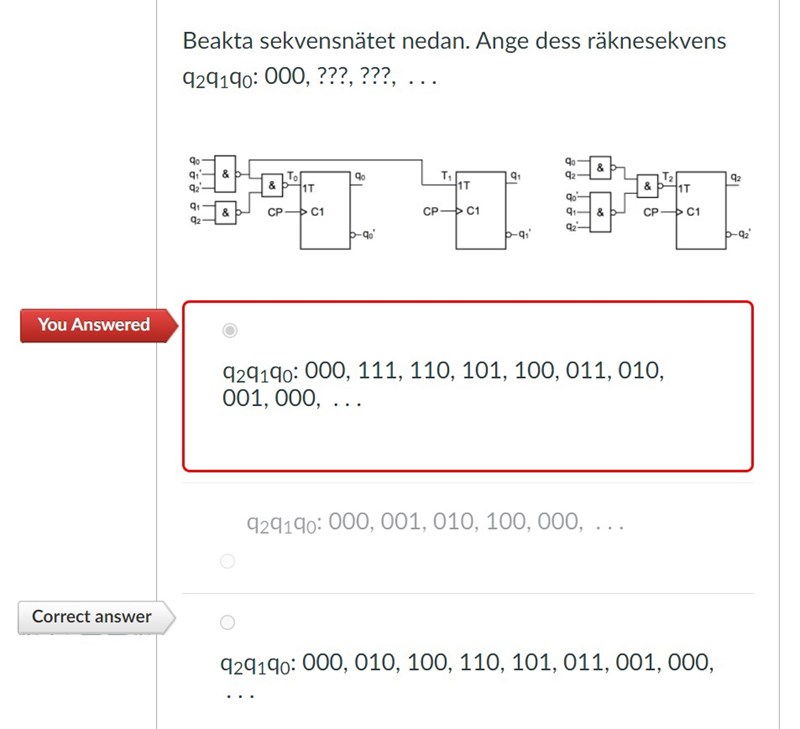

Hej, jag fick den här frågan under ett övnings quiz som vi har inför vår tenta. Jag förstår inte riktigt logiken bakom hur man kan se vilken räkne sekvens nätet följer. Det är detta nät:

Från de första nandgrindarna kommer det ut 0 och 0, och de går in i nästa nandgrind och blir 1. Är du med på det?

Laguna skrev:
Från de första nandgrindarna kommer det ut 0 och 0, och de går in i nästa nandgrind och blir 1. Är du med på det?

Det är jag med på, hur kan man se att nästa tillstånd blir 100 då? I den här frågan kanske det inte är relevant men detta är bara övnings quiz

Då vet du att q₂ är 1 och q₁ och q₀ är 0. Vad kommer ut ur nandgrindarna då?

Laguna skrev:
Då vet du att q₂ är 1 och q₁ och q₀ är 0. Vad kommer ut ur nandgrindarna då?

Nu förstår jag logiken, tack så mycket!
