Vinkelskala
Hej,

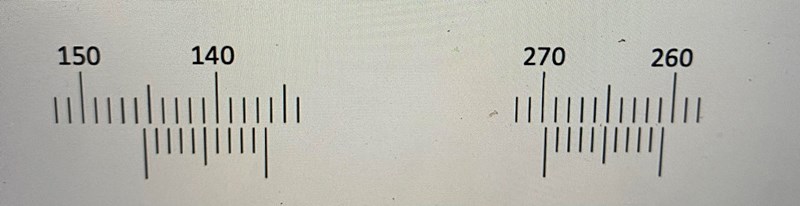

Jag har fastnat på en uppgift där jag ska ange vinkelskalan på en spektrometer. Här är skalan.
Förstår inte riktigt vad jag ska kolla efter. Jag ser dock att linje 8 på nonieskalan sammanfaller med punkt 8 på gradskivan i den högra figuren. Samt att linje 4 sammanfaller med linje 7 på gradskivan i figur vänster. Vet dock inte vad jag ska göra med denna information !
En nonieskala fungerar så att du tar det undre noniestrecket och läser av ett ungefärligt värde. På vänstra exemplet är det 136, nånting och sen stegar du fram noniestreck tills de sammanfaller med huvudskalan och jag får det till 4:e strecket vilket skulle ge värdet 136,4 Det är lite förvirrande att skalan ökar mot vänster men det ändrar inte på resonemanget.
Testa på högra exemplet själv.
Jag förstår, sammanfallningen ger decimalen? Men vilken vilken är detta för båda fallen? Jag ska också ange avböjningsvinkeln men vilken linje ska jag då avläsa??
Blir avböjningsvinkeln då 136.4 i den vänstra? eftersom det är ''början på nonieskalan''?
Jag vet inte hur din spektrometer fungerar men om jag antar att värdena som visas är spektrometerns avböjningsvinkel så visar den vänstra en avböjning på 136,4 och den högra 261,7
Och ja, det är värdet som nonieskalan börjar på som är det korrekta. Nonieskalan är bara till för att bestämma tiondelarna i det här fallet.
Borde det inte vara 260.7??
Jo helt rätt, jag slarvade där. Bra observerat, du förstår det där.
Men för att förstå vart jag ska göra vinkel avläsningar, till exempel avböjningsvinkeln. Så är det i början av nonieskalan dvs första strecket som går från höger till vänster?
I bilderna så ökar värdet åt vänster så nonieskalan börjar längst till höger och det är första strecket från höger som visar värdet. Normalt sett så ökar värden åt höger (i a f i min värld) och då gäller det första noniestrecket från vänster. Det är alltid strecket som motsvarar det lägsta värdet på värdeskalan som gäller
Tack så mycket för hjälpen!
En sista sak,
Jag fick avböjningsvinkeln till 198.55 genom att addera (260.7 + 136.4)/2
Men detta kan ju inte stämma då jag får ett negativt värde av sin v när jag ska använda gitterformeln.
Vad har jag gjort fel?
Där kan jag tyvärr inte hjälpa dig då jag inte vet hur din spektrometer fungerar.
