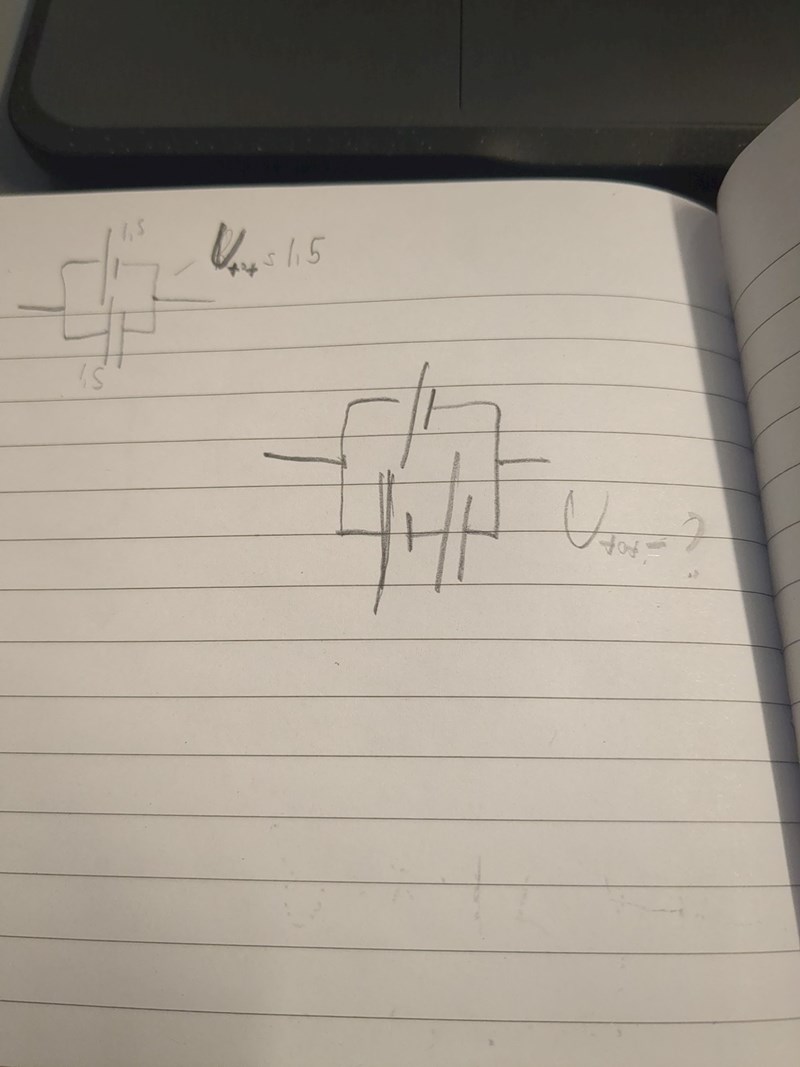

Vilken spänningen får den andra schema?
Först och främst! Gör inte detta, annat än med penna och papper i en fysikuppgift.
Det som händer är att de två seriekopplade batterierna ger 3V och det övre ensamma ger 1,5V.
3V > 1,5V så det blir 3V och det övre batteriet påverkar inte spänningen Utot.
Men det finns ett problem. Potentialen kan inte vara både 3V och 1,5V samtidigt.
Vet vi vad EMS och inre resistans är kan vi visa att en ström börjar flyta. De två seriekopplade kommer att börja försöka ladda 1,5V-batteriet baklänges. Hur det slutar beror på typ av batteri och dess inre resistans. Kanske händer ingenting, kanske går batteriet bara sönder, eller så börjar det brinna.
Givet att frågan är ställd i Fysik1 skulle jag svara antingen 3V eller går inte att svara på utan mer information.
sictransit skrev:Givet att frågan är ställd i Fysik1 skulle jag svara antingen 3V eller går inte att svara på utan mer information.
Det blir inte 3 volt.
