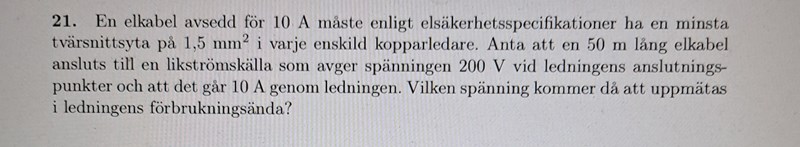

Vilken spänning kommer uppmättas ?

Att räkna ut resistansen är en bra start, sen är det ohms lag som gäller, (tänk på att det är två ledare)

hur stort blir spänningsfallet med den givna strömmen och den av dig uträknade resistansen?

Ture skrev:

Att räkna ut resistansen är en bra start, sen är det ohms lag som gäller, (tänk på att det är två ledare)

hur stort blir spänningsfallet med den givna strömmen och den av dig uträknade resistansen?

Hur kan det vara två ledare? Resistansen har jag räknat ut ja. Jag försökte rita en bild över detta men misslyckas med det för jag vet ej hur det ska föreställas.

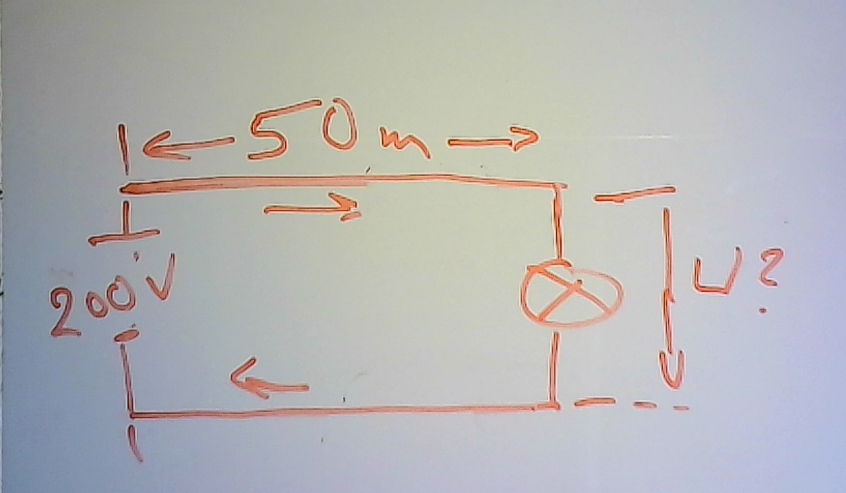

titta på en elkabel, alltid minst två ledare.

Ture skrev:

titta på en elkabel, alltid minst två ledare.

Då är längden 100m? Är det där krysset en lampa? Kanske en dum fråga men har ledaren bara en resistans och inga två resistorer?

krysset symboliserar i det här fallet en apparat, vad som helst, som drar 10 A

I vardera av de två 50 m långa ledarna har du en resistans.

Räkna ut reistansen i 50 m 1,5 mm^2 kopparledare och beräkna spänningsfallet över två sådana resistanser, en i vardera ledare.

Ture skrev:

krysset symboliserar i det här fallet en apparat, vad som helst, som drar 10 A

I vardera av de två 50 m långa ledarna har du en resistans.

Räkna ut reistansen i 50 m 1,5 mm^2 kopparledare och beräkna spänningsfallet över två sådana resistanser, en i vardera ledare.

Jag fick samma resistans över båda ledare och samma spänning.

Så ska det vara, men vilken spänning fick du över apparaten till höger i min bild?

Ture skrev:

Så ska det vara, men vilken spänning fick du över apparaten till höger i min bild?

Om jag förstår dig rätt så gjorde jag såhär.

0,56 ohm är rätt.

med 10 A får vi 5,6 V spänningsfall per ledare.

Till höger i min bild kan vi alltså mäta upp 200-5,6-5,6 = 188,8 V som vi avrundar till 0,19 kV

Ture skrev:

0,56 ohm är rätt.

med 10 A får vi 5,6 V spänningsfall per ledare.

Till höger i min bild kan vi alltså mäta upp 200-5,6-5,6 = 188,8 V som vi avrundar till 0,19 kV

aa ok
