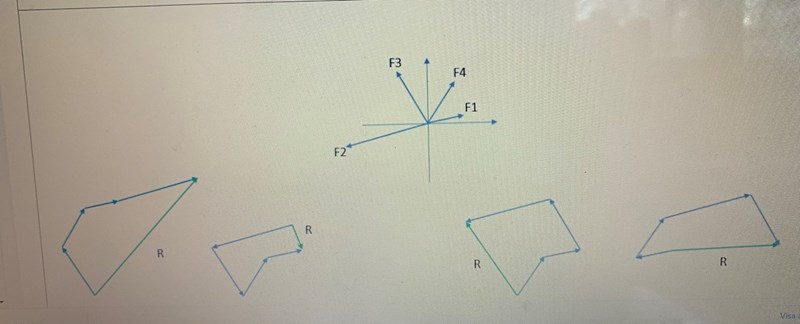

Vilken av följande är en grafisk lösning där R är resultantrn för krafterna
Det måste vara den första alternativ från vänster visst stämmer det?
Det är inte första alternativet. I första bilden är den långa kraften F2 inritad överst i bilden men den pekar åt fel håll.
Leta upp den bild där alla 4 krafterna återfinns med samma storlek och riktning som i kraft-bilden överst.
Du kan bortse från resultanten R eftersom du bara vill hitta den bild där de summeras korrekt.
Men du du kan också använda R för att snabbkolla: Om du tittar på bilden med krafterna överst får man känslan att summan borde peka "uppåt och åt vänster" eftersom det är mest pilar uppåt och mer åt vänster. Det kan du använda för att kontrollera att den du valt inte motsätter det (men om du har två val som båda pekar ungefär åt det hållet är det inte tillräckligt för att vara säker, men bra sätt att kontrollera att man inte valt en R som är helt fel).
