Vilken ände får ett elektronöverskott?

Hej!

Rita en figur med den fallande staven, och riktningen på det jordmagnetiska fältet. Rita in en elektron i staven och undersök med högerhandsregeln hur den magnetiska kraften på elektronen förskjuter elektronen.

Kommer du vidare?

JohanF skrev:

Hej!

Rita en figur med den fallande staven, och riktningen på det jordmagnetiska fältet. Rita in en elektron i staven och undersök med högerhandsregeln hur den magnetiska kraften på elektronen förskjuter elektronen.

Kommer du vidare?

Hej hur vet jag riktningen på jordmagnetisms fältet och faller den åt höger alltså är v —>

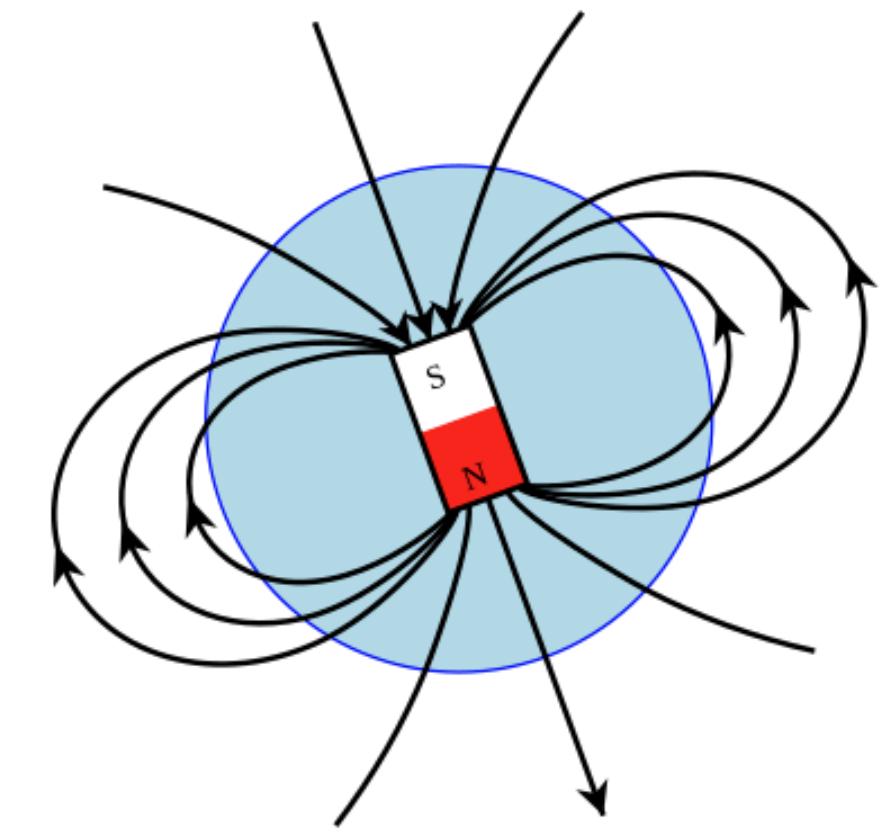

Det måste man helt enkelt veta, eller ta reda på, för att kunna svara på frågan. Så här ser det ut

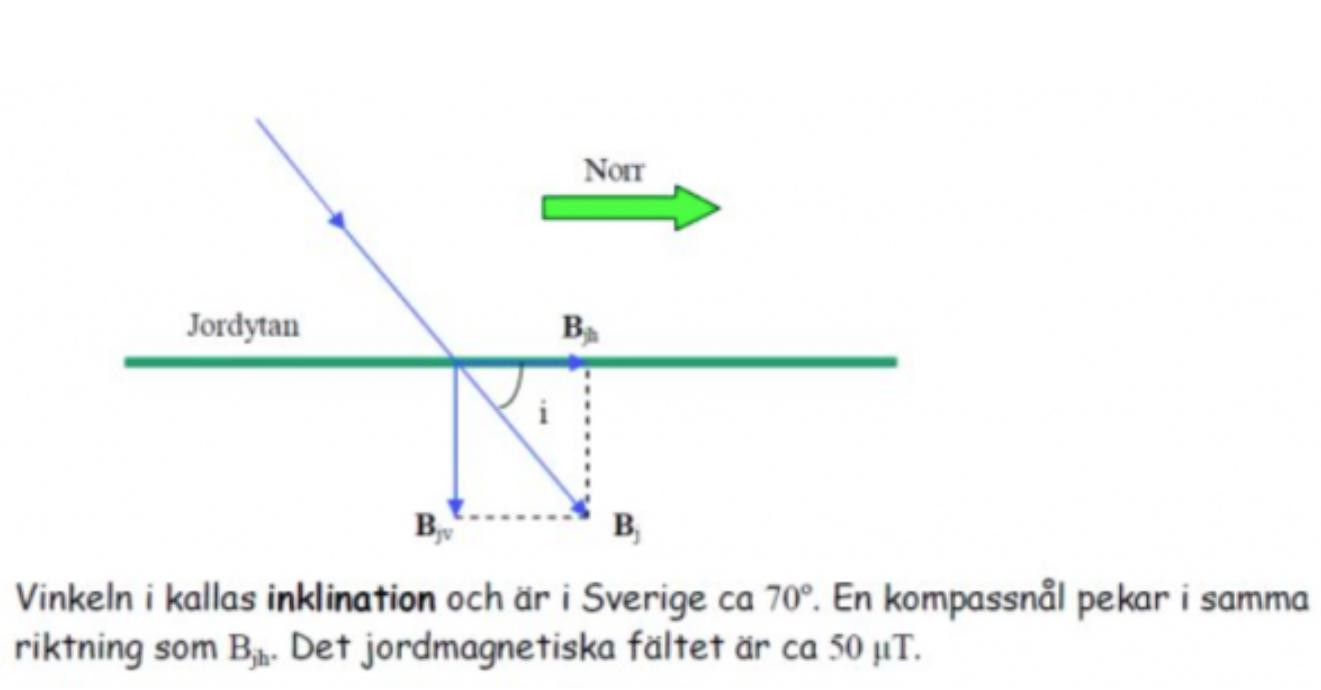

Men en bättre vy för din dig är kanske denna:

Kan du rita in din fallande stav i den bilden?

JohanF skrev:

Det måste man helt enkelt veta, eller ta reda på, för att kunna svara på frågan. Så här ser det ut

Men en bättre vy för din dig är kanske denna:

Kan du rita in din fallande stav i den bilden?

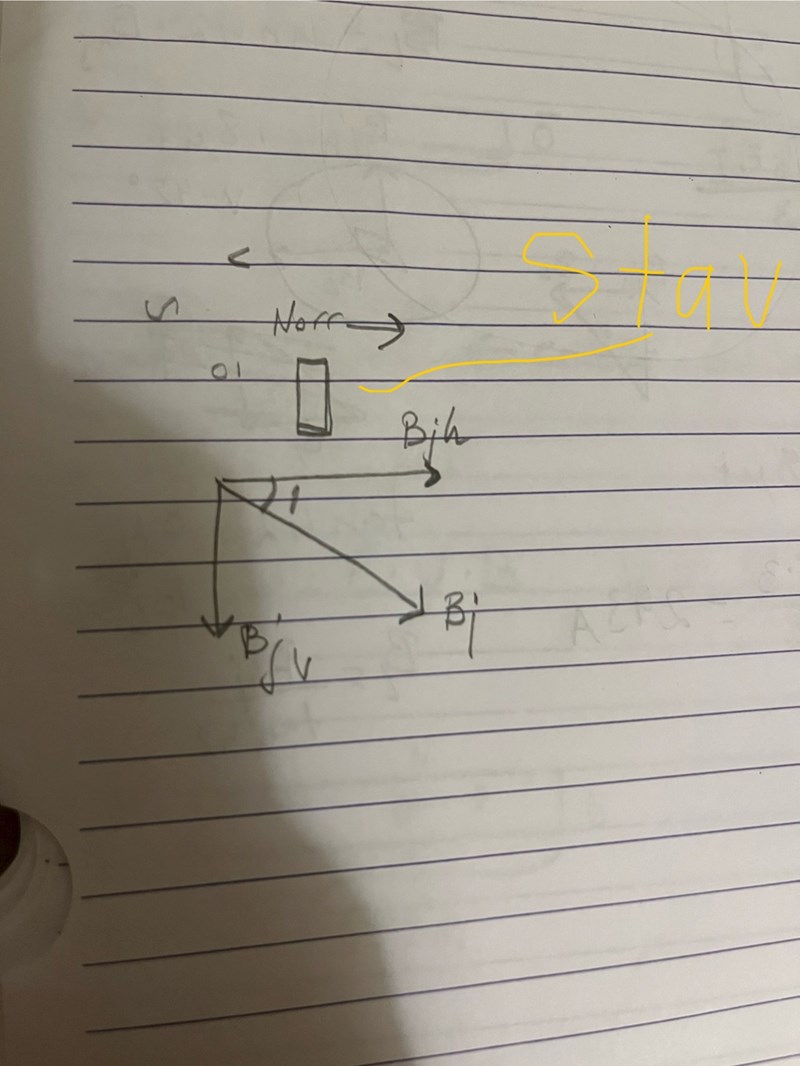

hej jag antar att det som jag ritat nu är rätt!

eftersom att staven faller mot den östra sidan innebär det då att den sidan får ett elektronöverskott?

Enligt uppgifttexten så är staven orienterad i öst-västlig riktning. Det betyder att man bara ser änden på sdtaven i denna vy eller hur? Staven kan inte falla i östlig riktning, den faller ju rakt ner mot marken, eller hur?

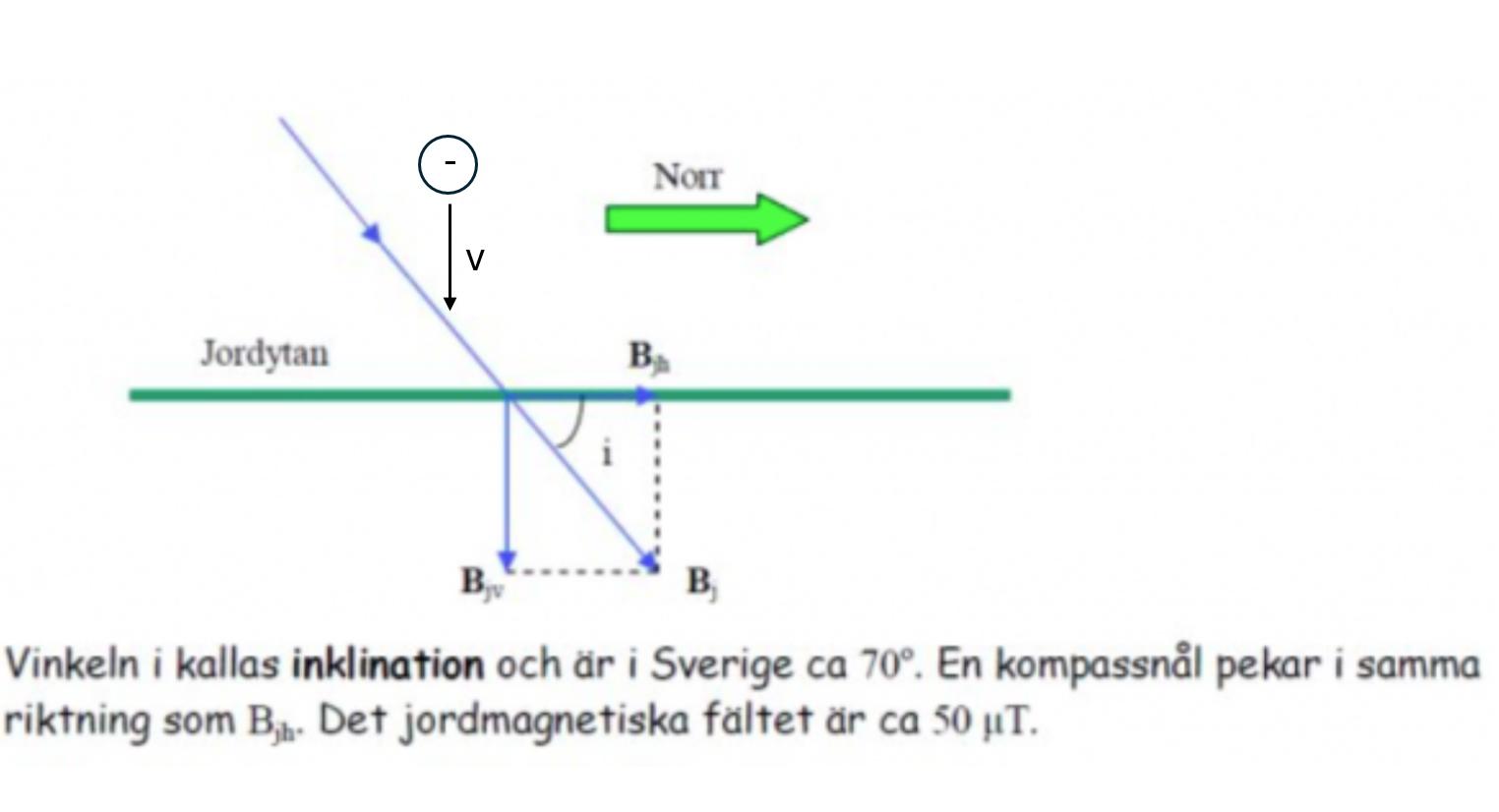

Jag får att figuren måste se ut såhär (jag hr ritat ett litet minustecken så ser man att det finns en elektron inuti staven):

Åt vilket håll verkar den magnetiska kraften på elektronen i staven?

JohanF skrev:

Enligt uppgifttexten så är staven orienterad i öst-västlig riktning. Det betyder att man bara ser änden på sdtaven i denna vy eller hur? Staven kan inte falla i östlig riktning, den faller ju rakt ner mot marken, eller hur?

Jag får att figuren måste se ut såhär (jag hr ritat ett litet minustecken så ser man att det finns en elektron inuti staven):



Åt vilket håll verkar den magnetiska kraften på elektronen i staven?

Hej är inte den bilden som jag har ritat likadan till den du har ritat? Har bara gjort en pil till höger för att visa norr så som din bild visar, jag missade nog att rita en pil neråt som tyder på hastigheten

Jamen isåfall är det ju bra. Du skrev att staven faller "åt den östra sidan" vilket inte är rätt, och om du ville illustrera det i bilden så kan inte bilden vara rätt heller. Om staven du har ritat har rektangulär tvärsnittsarea så är din bild rätt, annars inte. (Jag ritade en stav med cirkulär tvärsnittsarea)

Staven faller lodrätt ner. Staven är orienterad i öst-västlig riktning, dvs dess längd är orienterad in-ut ur pappret. Om det är vad du har ritat, så är vi överens.

Om du nu använder högerhandsregeln på detta så kommer positiva laddningar att förskjutas ut ur papperet av horisontakomposanten av Bj, dvs till den östra delen av staven. Vilket innebär att negativa laddningar, dvs elektronerna, förskjuts mot den västra delen av staven.

Är du med på detta?

JohanF skrev:

Enligt uppgifttexten så är staven orienterad i öst-västlig riktning. Det betyder att man bara ser änden på sdtaven i denna vy eller hur? Staven kan inte falla i östlig riktning, den faller ju rakt ner mot marken, eller hur?

Jag får att figuren måste se ut såhär (jag hr ritat ett litet minustecken så ser man att det finns en elektron inuti staven):



Åt vilket håll verkar den magnetiska kraften på elektronen i staven?

Hej magnetfältet är riktat från söder till norr och är det horizontella jordmagnetisms komposanten, jag får att det är den östra änden men
