Vilka lampor lyser? (jordade punkter)

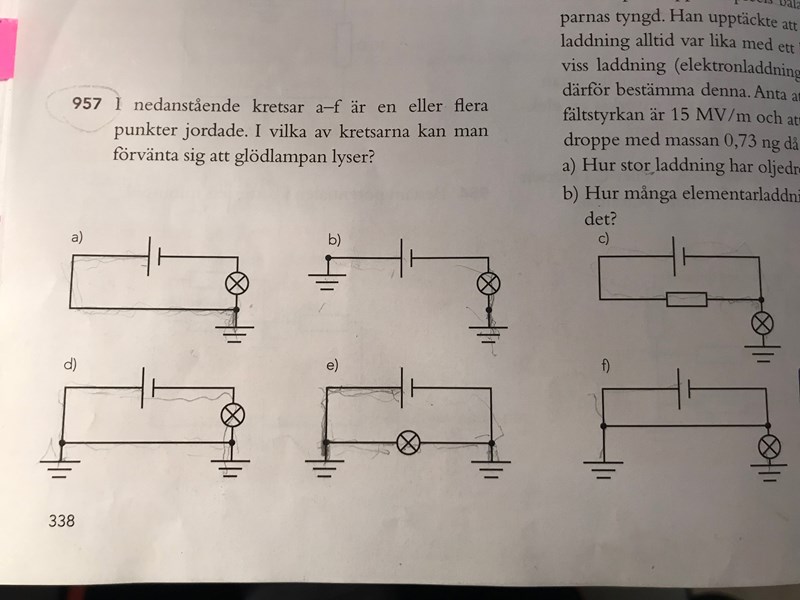

Hej jag lyckas inte komma på hur jag ska tänka kring denna uppgift (957)
På b) rör sig elektronerna från pluspolen till den jordade punkten och sedan forsätter i nästa jordad punkt, alltså kommer lampan lysa? Resterande förstår jag mig inte på.
.jpg?width=800&upscale=false)
Du kan utgå från att alla jordpunkter i en krets har samma potential, det är alltså ingen spänning mellan dem om det finns flera.
Jag förstår inte riktigt, hur menar du?
I en bil skulle jordpunkterna vara anslutna till chassit (en del äldre bilar och traktorer har plusjord, som i flera av exemplen). Då ser du att t.ex. e) inte får någon spänning över lampan, och den lyser inte. f) likaså.
När det finns två jordsymboler, kan du betrakta det som att du kan dra en extra ledning mellan dom två symbolerna.
Exempel:
d) En extra ledning parallellt med den som finns spelar ingen roll.
e) En extra ledning kortsluter lampan. Då lyser den inte.
