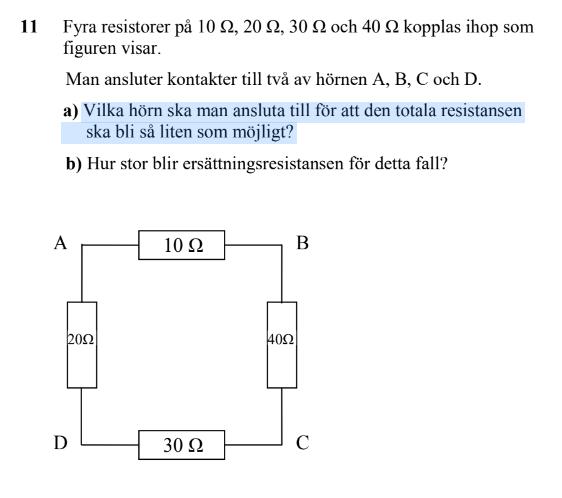

Vilka hörn ska man ansluta till för att den totala resistansen ska bli så liten som möjligt?
Jag förstår inte hur placeringen av en/flera kontakter kan påverka den totala resistansen. Kan någon förklara hur man ska börja tänka?
Edit: Jag förstår inte heller vad som menas med kontakter i den här frågan. Betyder det att två spänningskällor ansluts i två hörn?
Om du ansluter en Ohmmeter (resistansmätare) mellan
A och B så kommer den att visa ersättningsresistansen av R1 parallellkopplat med en seriekoppling av R2, R3 och R4.
A och C så kommer den att visa ersättningsresistansen av (R1 seriekopplad med R4) parallellkopplat med (R2 seriekopplad med R3)
A och D så kommer ...
Kan du fortsätta själv?
Yngve skrev:Om du ansluter en Ohmmeter (resistansmätare) mellan
A och B så kommer den att visa ersättningsresistansen av R1 parallellkopplat med en seriekoppling av R2, R3 och R4.
A och C så kommer den att visa ersättningsresistansen av (R1 seriekopplad med R4) parallellkopplat med (R2 seriekoppmat med R3)
A och D så kommer ...
Kan du fortsätta själv?
Måste jag räkna ut ersättningsresistansen för varje scenario för att hitta rätt svar?
Man kanske kan utesluta vissa kopplingar med litet tanke, men det är säkrast att räkna ut alla.
Tillägg: 14 feb 2023 20:30
Man kan använda litet algebra, så behöver man inte räkna ut lika mycket.
