Växelspänning och oscilloskop

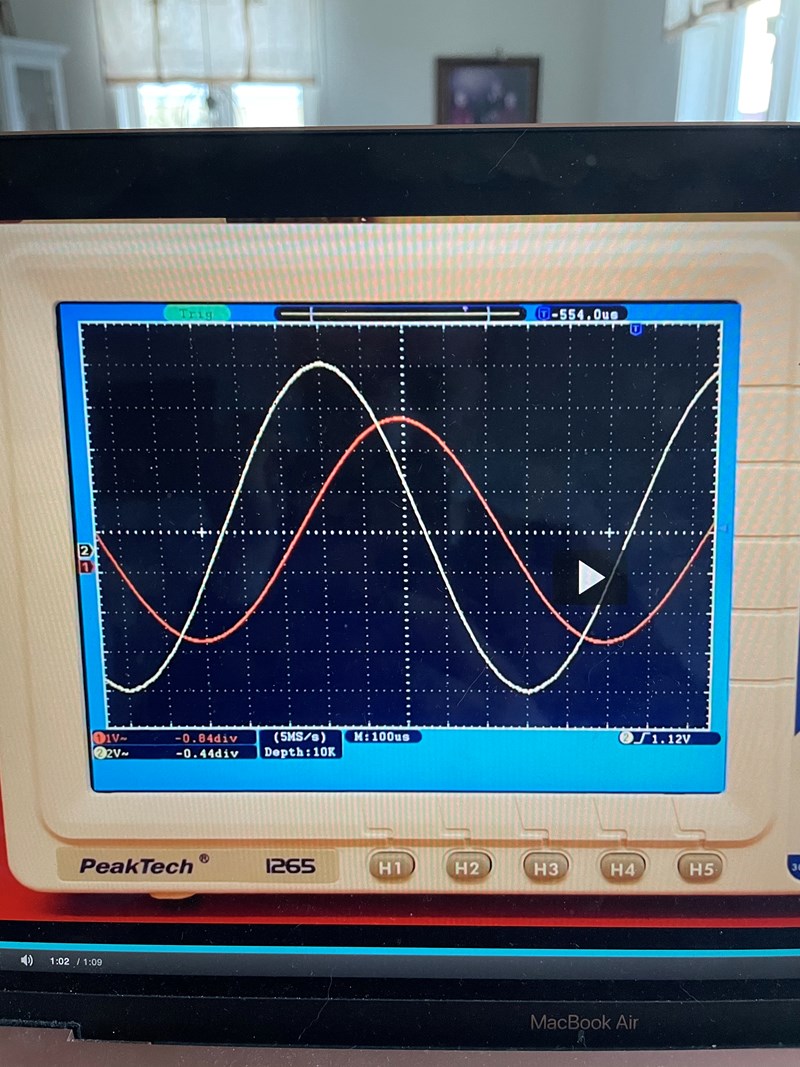

Två sinuskurvor syns i filmen:
-Den röda kurvan är spänningen över 100 Ω-motståndet. Det är kanal 1 (Ch1) och den är inställd så att varje ruta i y-led på oscilloskopets skärm motsvarar spänningen V. Denna spänning används för att beräkna strömmen i kretsen.
-Den gula kurvan (ser vit ut) är spänningen över spolen. Det är kanal 2 (Ch2) och den är inställd så att varje ruta i y-led på oscilloskopets skärm motsvarar spänningen V.
Båda kurvorna har samma inställning i x-led så att varje ruta motsvarar tiden µs.
Kan någon hjälpa mig räkna ut period tiden för dessa kurvor, förstår inte riktigt hur man räknar ut periods tiden?
Rubrik skriven utan skrikiga versaler. Skriv inte rubriker med enbart versaler. Det ger ett skrikigt och svårläst intryck. /Smutstvätt, moderator
Måste fallit bort hur många V varje ruta motsvarar i de två fallen, samt hur många mikrosekunder en ruta på tidsaxeln motsvarar...
För periodtiden tar du bara hur många rutor en period är (det ser du ju på signalerna) och multiplicerar med vilken tid en ruta motsvarar.
Blå och grön linje i bilden nedan markerar en period. De är lika långa (10 rutor).
Almaelisabeth skrev:
Båda kurvorna har samma inställning i x-led så att varje ruta motsvarar tiden µs.
Står det inte i uppgiften hur många µs?
(Bilden säger "M:100us", jag är inte säker om det betyder tid per ruta.)
