Vart är H-balken som starkast?
Jag vill ta fram W men det finns att välja på Wx och Wy, därför behöver jag lista ut vart på balken den är som starkast (x-eller y-led). Hur kan man se det?
DVS om jag trycker på med en kraft i yled resp i xled, vilket av de klarar av mest kraft?
Beror på balkens dimensionering, om den är bredare än den är hög eller högare än den är bred. H-balkar (/I-balkar) är dock tänkta att bära last i y-led där flänsarna huvudsakliga funktion är att ge viss stabilitet mot sekundära laster som vridning och fördela last. Att y-axeln är riktningen där balken är tåligast för last är inte bara en fråga om var maxgränsen för ideal last ligger utan faktoriserar in andra faktorer som vridning.

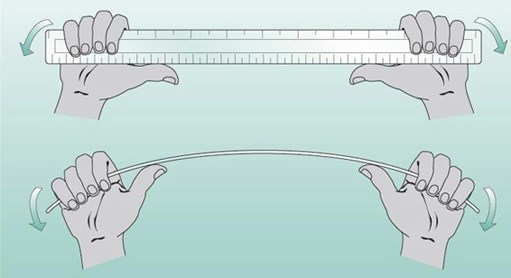

Grundprincipen är dock att en skena (något platt och långsamalt) är tålig för böjning vinkelrätt mot där den är tjock men enkel att böja längs riktningen där den är tunn. Jämför med en plastlinjal där man enkelt kan böja den utmed
Den principen/heuristiken motiverar alla argument om balkar.

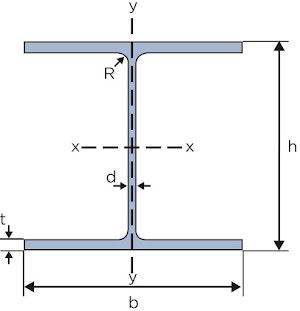

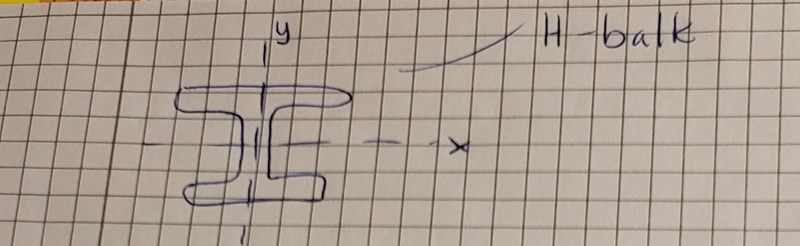

Din bild är eventuellt lite missvisande då den ger intrycket av att de parallella elementen elementen (flänsarna) har samma dimensionering som det centrala elementet. Om man hade en kvadratisk H-balk då skulle den faktiskt vara svårare att böja utmed x-axeln. Detta kan motiveras med linjalliknelsen att det är svårare att böja två linjaler än en linjal. Men verkliga H-balkar är generellt assymetriska där flänsarna är kortare än mittbalken varför mittbalken är delen som är tänkt att bära last
Om en H-balk skulle ta last längsmed x-axeln (i bild) skulle det även finnas en risk att de två flänsarna tog en obalanserad last (den ena mer än den andra) och höjden på balken skulle vara till nackdel snarare än fördel för elementet.
Det är 140 -H-balk och enligt min lärare klarar x-led som mest last men fattar inte riktigt.
Kan man resonerar så att om jag trycker uppifrån (y-led) så kan det formas ett C och sen om tillräckligt mycket last så knäcks det. Ju längre något är desto lättare går något böjs/går sönder.
Sen om jag istället skulle vrida på balken så att x-led är lodrät så blir det mer stabilt (vet inte riktigt hur man kan förklara).
Är den kvadratisk så är det inte mer än att man i xled måste böja två skenor (flänsarna) medan i yled så måste man bara böja en skena.
Att böja två är svårare än att böja en...
