Värmelära - Temperatur och värmeflöde i skiktgränser.

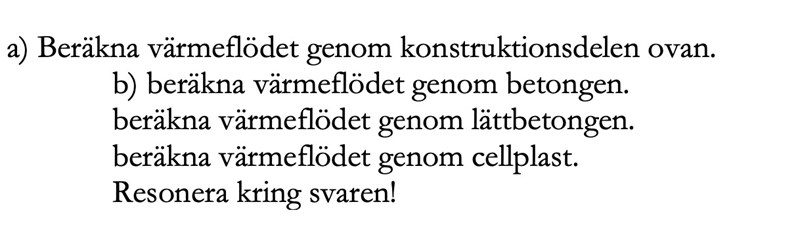

Uppgiften lyder:

Det finns alltså så att säga 2 skikt (lättbetong till cellplast T₁₂ _, och cellplast till betong T₂₃).

Genom att använda formeln $T_{(x)} = T_{i} - \frac{R (x)}{R_{t o t}} (t_{i} - t_{u})$ fick jag

$T_{12} = 1, 1 g r a d e r c e l c i u s T_{23} = 19, 6 g r a d e r c e l c i u s$

Sedan skulle jag beräkna en följduppgift

Jag använde mig av formeln $q = \frac{t_{i} - t_{u}}{R_{t o t}}$ ,

Jag vet att a) är korrekt (det finns facit), jag gjorde $\frac{20 - (- 5)}{3, 39} = 7, 37 w / m^{2}, U p p g i f t e n f ö r u t s a t t e n k v a d r a t m e t e r s å v ä r m e f ö l d e t b l e v 3, 37 W$ .

Mitt problem är gällande b) (det finns inget facit).

Intuitivt gjorde jag $q_{b e t o n g} = \frac{20 - 19, 6}{3, 39} = 0, 1179$ där t_u blev gränsskiktet, jag dividerade fortfarande med hela värmemotståndet R.

$q_{c e l l p l a s t} = \frac{20 - 1, 1}{3, 39} = 5, 57$ där jag förutsatt att skikt 12 var t_u.

q_lättbetong hittade jag sist genom q_tot-q_betong+ q_cellplast

Jag skulle verkligen uppskatta om någon kunde säga om detta är den korrekta metodiken.
