Varför utgår normalkraften från tyngdpunkten?

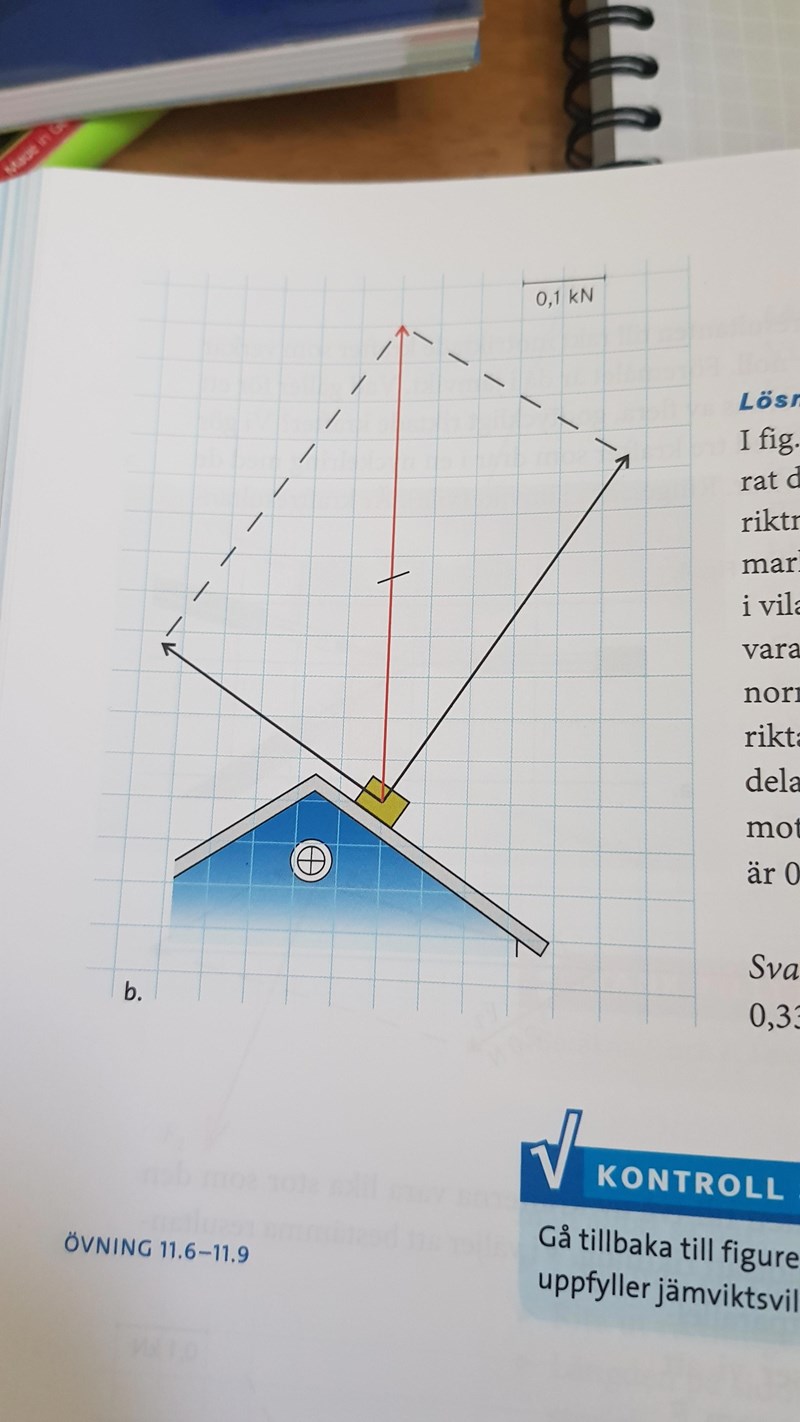

Varför utgår normalkraften från tyngdpunkten och inte från kontaktytan? Den andra vektorn är friktion. (Är inte en uppgift men jag hoppas det är en ok fråga att ställa här ändå.)
Normalkraften utgår från kontaktytan.
joculator skrev:Normalkraften utgår från kontaktytan.
Är det då inte normalkraften som visas i figuren? I texten står det: "Mätningarna i figuren visar att normalkraften är 0,50 kN" (och syftar på den längre svarta vektorn).
Hej och välkommen till Pluggakuten!
Lägg gärna upp en bild på texten som hör till bilden. Där står troligtvis vad bilden visar.
Om man inte gör beräkningar med kraftmoment så spelar det inte någon roll var krafterna angriper, bara deras riktning och storlek.
Vid beräkning utan moment kan man parallellförskjuta vektorer hur man vill, och gör detta ofta antingen för att undvika visuella överlapp eller för att få deras ändar att överlappa.
Finns ingen regelbok om hur kraftdiagram ska ritas så länge de förtäljer den för situationen och frågan relevanta informationen.
