Varför lyser dioden inte för ena växelströmmen?

Hej jag har en laboration med dessa stegen. Då vi kopplar in den i växelströmmen E så lyser inte dioden men det gör den vid växelström F. Jag förstår inte varför. Vid uppgift 3 fick vi värdet 0.925 VAC uppigft 5 fick vi 0.930 VAC och uppgift 7 fick vi 0.9338 V vid anslutning till E och 1.3435 vid anslutning till F

Affe Jkpg 6630
Postad: 23 nov 2019 19:21

Jag saknar el-schema eller liknande och illustrationer av växelspänningarna

solaris 238 – Fd. Medlem
Postad: 23 nov 2019 22:34
Affe Jkpg skrev:

Jag saknar el-schema eller liknande och illustrationer av växelspänningarna

Lägger in detta här:

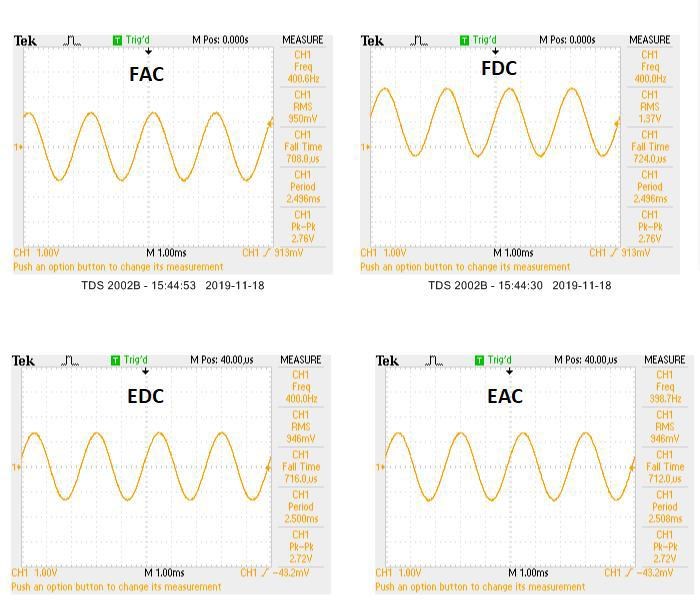

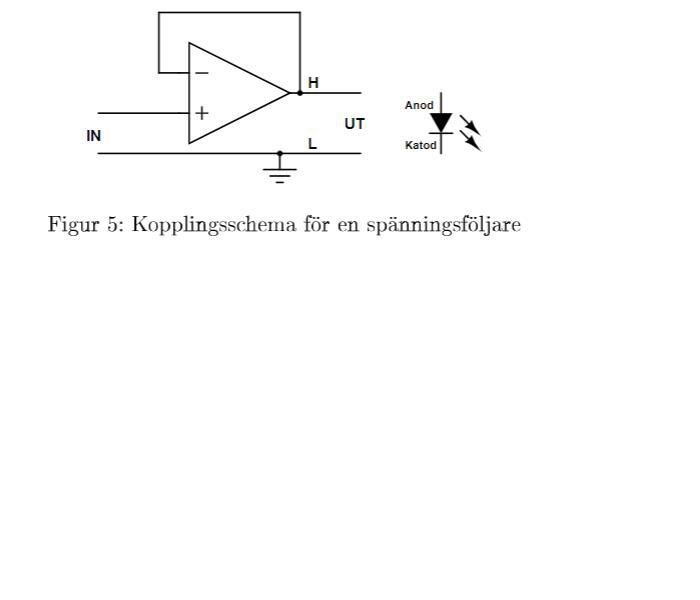

Kopplingsschema och osciloskopvärden

Affe Jkpg 6630
Postad: 23 nov 2019 23:16 Redigerad: 23 nov 2019 23:29

En lysdiod leder ström, på liknade sätt som en diod, bara i en riktning.

En lysdiod kräver, på liknade sätt som en diod, en viss spänning (framspänning) för att leda ström.

Om det var en typisk röd lysdiod, skulle den kräva runt 1.9V för att tända.

Bilden EDC visar bara ca 1.4V, vilket inte kan tända en typisk röd lysdiod.

Bilden FDC visar en spänning >1.9V under ca 0.8ms av varje 2.5ms. Ögat uppfattar blinkandet som ett konstant sken.
