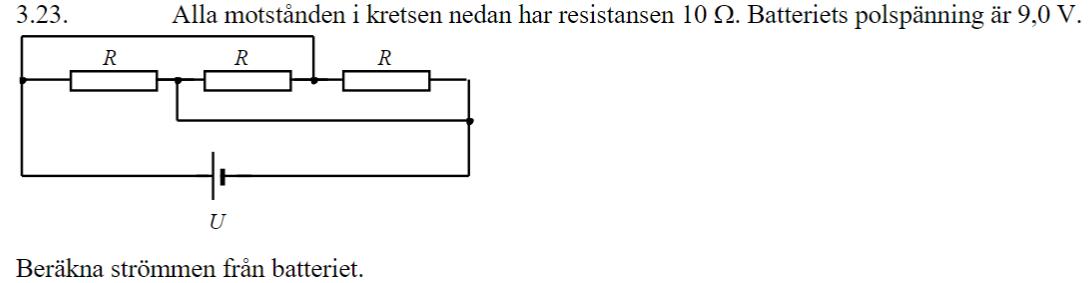

Varför kommer ström gå genom de första två resistorerna?
Jag antar att man ska räkna på hur stor andel av strömmen som delar upp sig eller något liknande. Men varför kommer det ens gå ström genom de första två resistorerna? I en liknande uppgift jag såg sade min lärare att strömmen praktiskt taget inte skulle dela på sig eftersom det finns en resistanslös väg.
Hjälp uppskattas.

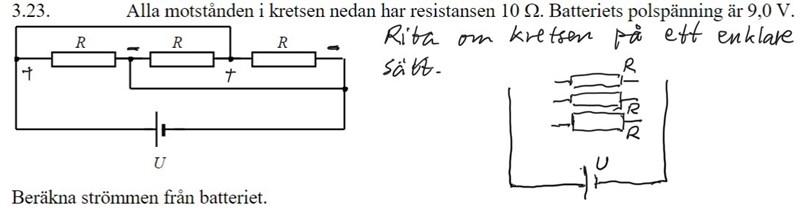

Jan Ragnar skrev:
Hur såg du att kretsen kunde ritas om så? Vad betyder plustecknen och minustecknen som du har ritat in?
Uppgiften har förekommit förut men jag vet inte hur man ska hitta den.
Laguna skrev:Uppgiften har förekommit förut men jag vet inte hur man ska hitta den.
Här gav jag ett svar med färgläggning av schemat:
Pieter Kuiper skrev:Laguna skrev:Uppgiften har förekommit förut men jag vet inte hur man ska hitta den.
Här gav jag ett svar med färgläggning av schemat:
Spänningsfallet över alla resistorer är alltså lika stort. Och en punkt med 0 V potential sammankopplad med en annan punkt kommer vara 0 V hela vägen. Så långt är jag med. Men varför blir det ett spänningsfall över resistorn i mitten? Är det för att strömmen delar upp sig till höger och vänster mellan resistorn i mitten och längst till höger?
Det enklaste är nog att göra som Jan Ragnar visade och rita om schemat. Man blir otroligt lurad när det är ritat som det är gjort nu, det ser mycket krångligare ut än det är. Du har egentligen tre parallellkopplade resistorer. Vid parallellkoppling är spänningen lika hög över varje resistor och den totala strömmen från strömkällan är summan av strömmen genom de tre parallellkgopplingarna.
naytte skrev:
Är det för att strömmen delar upp sig till höger och vänster mellan resistorn i mitten och längst till höger?
Strömriktningarna blir så här.
Har du läst den andra tråden?
