Varför får spänningen det totala värdet?

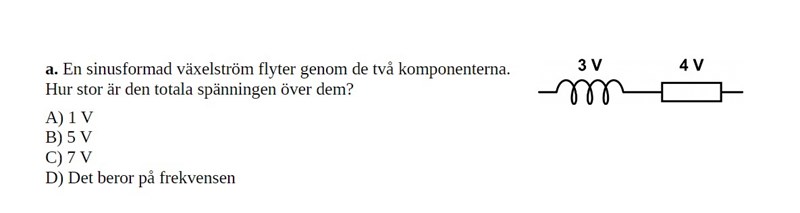

Jag har följande uppgift:
Jag förstår inte varför rätt svar är 5V. Jag skulle ha resonerat med potential begreppet, potentialen till höger av resistorn bör vara 7V och det bör vara den totala spänningen.
Använd vektorer. Du har en rent induktiv spänning på 3V. Den brukar man rita rakt upp. Du har en rent resistiv spänning på 4V och den ritas vågrätt. Då kan du tänka på triangeln med sidorna 3 och 4. Vad är då hypotenusan.
Nu är det sällan en last ser ut så där, men man kan symbolisera den så att den har en viss resistiv last och en del induktiv last. I det här fallet så har vi en induktiv fasförskjutning och tar reaktiv last från nätet.
Har du en kapacitiv last så brukar man rita den vektorn rakt ned. Därför kan man faskompensera genom att lägga till en kapacitiv last.
Det finns en bra förklaring här:
https://electricalacademia.com/basic-electrical/phasor-diagram-phasor-algebra-used-ac-circuits/
Tack!
