Varför bör inte jordarna samman kopplas?
Hej,
Tidigare postade jag en tråd ang varför jordarna sammankopplades i ett projekt vi sitter med - nu har jag stött på ett nytt problem. Vi behöver förklara varför jordar ej bör sammankopplas i vanliga sammanhang, jag kommer inte ihåg varför man inte bör göra det. Vad händer ifall man gör det i vanliga sammanhang?
Det är svårt att ge ett generellt svar på när jordar bör kopplas samman eller inte, så jag får ge några exempel.
Jag tror det var denna vi pratade om för ett tag sedan:

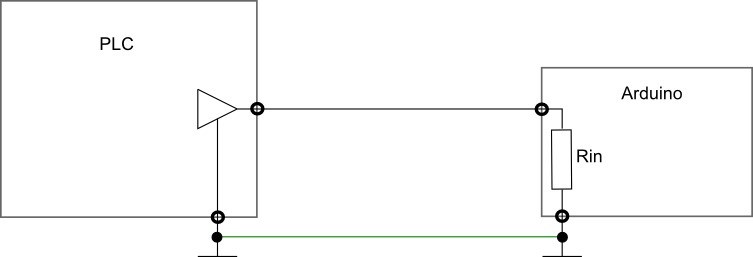

Här kopplade vi ihop jordarna för att signalvägen ska bli en sluten krets. Det är OK om de två jordpunkterna till vardera enheterna om det inte finns andra strömmar som utnyttjar den gröna ledaren. Som så här:

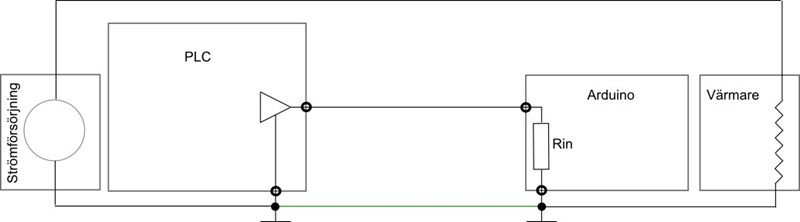

Om det går rejäla strömmar mellan Strömförsörjningen och värmaren så kan man få ett spänningsfall i den gröna ledaren som adderas/subtraheras till signalen som Arduinon ska mäta.
ThomasN skrev:Det är svårt att ge ett generellt svar på när jordar bör kopplas samman eller inte, så jag får ge några exempel.
Jag tror det var denna vi pratade om för ett tag sedan:
Här kopplade vi ihop jordarna för att signalvägen ska bli en sluten krets. Det är OK om de två jordpunkterna till vardera enheterna om det inte finns andra strömmar som utnyttjar den gröna ledaren. Som så här:
Om det går rejäla strömmar mellan Strömförsörjningen och värmaren så kan man få ett spänningsfall i den gröna ledaren som adderas/subtraheras till signalen som Arduinon ska mäta.
Precis det jag letade efter, tack så mycket! Jag testade att googla på detta men det var svårt att hitta något exempel man kunde göra en generell koppling till, det är oftast specifika fall de syftade på.
