Ulrika1928 73
Postad: 4 dec 2021 10:56

Värden på balk

Hej

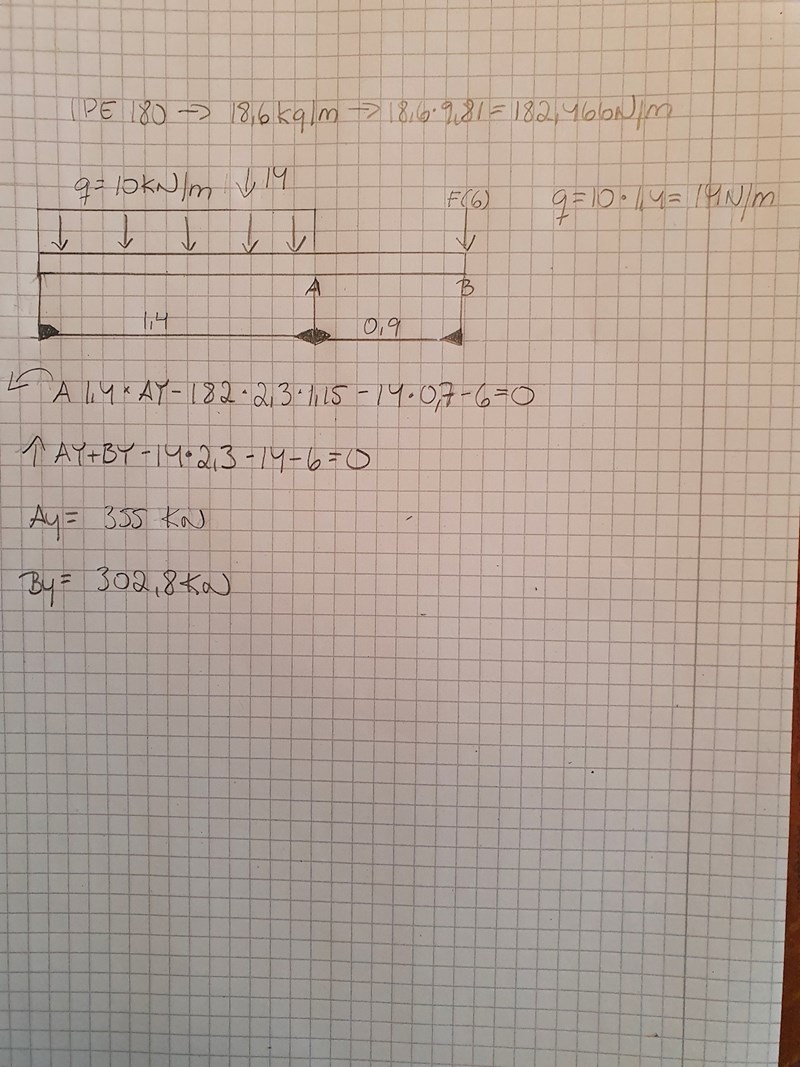

Är osäker på om jag har räknat rätt på IPE-balken?

/Ulrika

Bubo 7418
Postad: 4 dec 2021 13:21

Som du har formulerat frågan behöver man nästan din kursbok för att förstå den.

Skriv upp exakt vad du beräknar, så kan fler icke-byggare följa dina beräkningar.

Själv har jag lite svårt att förstå vad som händer vid A och B och längst till vänster. Jag vet inte heller vad IPE 180 är,men gissar att det är balkens egen massa per längdenhet.

Det ser ut som om du förväxlar N och kN på ett par ställen, men jag är inte säker.

SaintVenant 3957
Postad: 4 dec 2021 13:51 Redigerad: 4 dec 2021 13:59

Ska du verkligen ta hänsyn till egenvikten? Den är försumbar i jämförelse med övriga laster. Vad är F(6)? Är den 6 kN?

Du har fel enhet när du skriver:

q=10·1,4=14 N/mq = 10 \cdot 1,4 = 14 \ N/m

Resulterande enhet är kN.

Du har fel enheter i din momentekvation. Egentyngden är 182 N /m men den utbredda lasten är 14 kN/m och den koncentrerade lasten vid B är förmodligen 6 kN.

Är B en fri ände eller hur är balken upplagd/fastspänd? Då du angett en kraft BY, varför är inte den kraften med när du tar moment kring vänster ände? Det du skrivit verkar vara att du tar moment kring A men då "AY" är med verkar så inte vara fallet. Varför har inte kraften F(6) någon hävarm i din momentekvation?

I din vertikala jämvikt har du:

-14·2,3-14-14 \cdot 2,3 -14

Vad har du gjort här? Vad är -14·2,3-14 \cdot 2,3? Var det ett försök till att ha med egentyngden men du blandade ihop lastintensiteten med den för den utbredda lasten?
