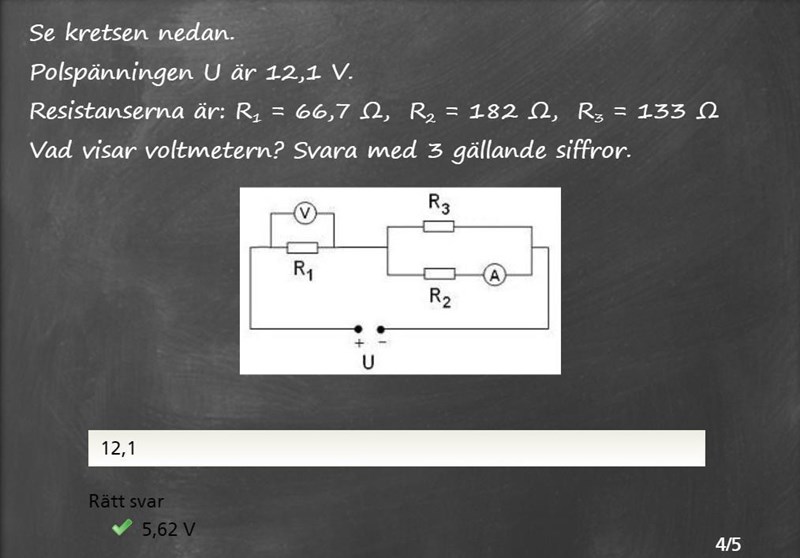

Vad visar voltmetern?
Hej! Jag håller på med ett "testa dig själv" och denna frågan kom upp. Jag är verkligen helt lost och förstår inte hur man ska räkna fram svaret 5,62V
Någon vänlig själ som kan förklara för mig?
Du kan prova att förenkla kretsen, du ser att du har 2 resistorer parallellt.
Då tänker jag att jag ska använda denna formel 1/R = 1/R1 + 1/R2
och får då 45/3458
Tar det då upphöjt till -1 och får ut 76,84 ohm, har jag rätt hittils?
Ser rätt ut.
Nu plussade jag ihop 76,84 och 66,7 och fick ut 143,54ohm, men därefter är jag fast igen.. Jag har den totala resistantsen men vet inte hur jag ska gå tillväga?
Min första tanke var att man vandrar från plus till minus och därför enbart skulle korsa den första resistorn, men det verkar ju vara fel tankesätt
Har försökt tänka vidare själv men kommer ingen vart.. Vad är nästa steg?
Du har gjort det bra.
Nu har du den totala resistansen. Du kan tänka dig att den förenklade kretsen ser ut som batteriet seriekopplat med ett enda motstånd som har värdet du räknade ut, dvs den totala resistansen. Nu kan du köra ohms lag och få ut en ström. Så är du nästan klar.
Nu har du förenklat kretsen till en, som bara består av två resistorer i serie. Om de båda resistorerna hade varit lika stora, så hade halva spänningen legat öfer vardera, men nu så...
Nu förstår jag!!
Jag tar då 12,1 /143,54 = 0,08429
Sedan gångrar jag det med R1
0,08429 x 66,7 = 5,6226 vilket avrundat blir 5,62V
Tack så hemskt mycket!
Nacholas skrev:Nu förstår jag!!
Jag tar då 12,1 /143,54 = 0,08429
Sedan gångrar jag det med R1
0,08429 x 66,7 = 5,6226 vilket avrundat blir 5,62VTack så hemskt mycket!
Utmärkt! Bra jobbat.
