Vad visar oscilloskop egentligen?

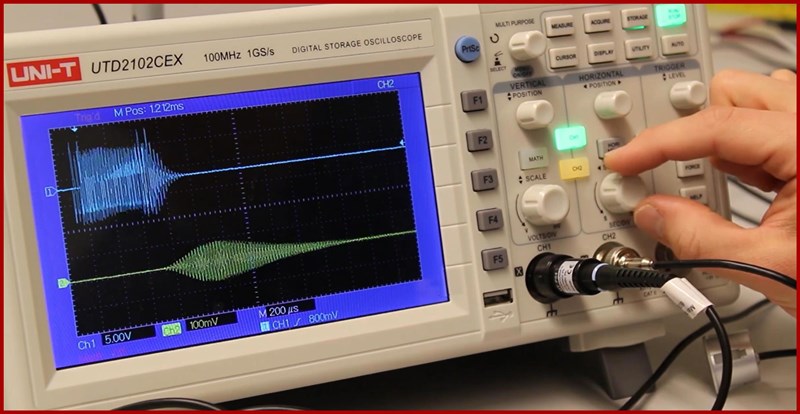

Hej, jag undrar vad oscilloskop egentligen visar. Titta på denna bild:
Den här bilden visar signalen mellan två parkeringssensorer (blå=utskickad, grön=mottagen), signalen ser ut så där hela tiden (med eller utan frysfunktionen på). Jag vet att den inte uppdateras som en hjärtmätare (dvs uppdateras längs med ett lodrätt ssstreck som rör sig snabbt över skärmen), så hur gör den?
Tidsintervallet i bilden är 14 rutor*200mikrosekunder, så läser den av inkomna signaler under 2800 mikrosekunder, uppdaterar skärmen med den nya mätningen, mäter i 2800 mikrosekunder, uppdaterar skärmen osv... ?
Hur kommer det då sig att den blå och gröna klumpen inte åker över skärmen?
Den triggrar på den blå signalen.
Okej... men hur vet den när den ska sluta läsa? Vet den när den "borde" sluta läsa (när den gröna signalen är slut)?
Jag som inte vet hur en hjärtmätare fungerar skulle säga att ett oscilloskåp är som en hjärtmätare. Men skärmuppdateringen på ett oscilloskåp sker bara när man får ett önskat utseende på en av signalerna. (om man använder triggerfunktionen).
Ett modernt digitalt oscilloskåp kan man få att trigga på ganska komplicerade signalutseenden, men oftast räcker det att ställa in den att trigga på en stigande eller fallande flank av viss spänningsnivå. I din bild triggar man förmodligen på stigande eller fallande flank på blå signal vid någon volt, för att kunna undvika att skärmuppdateringen triggas på brus.
Qetsiyah skrev:Okej... men hur vet den när den ska sluta läsa? Vet den när den "borde" sluta läsa (när den gröna signalen är slut)?
Man kan ställa minsta hålltid. I det här fallet så sker ju åtminstone aldrig ny triggning förrän hela skärmen har uppdaterats.
...men som du har förstått så gäller det att ha lite hum om utseendet på signalerna man vill titta på, för att veta hur man ska ställa in triggerfunktionen. Ofta är det lite trial-and-error innan man kan se det man vill se.
