Vad är spec/molära värmekapaciteten för fast kvicksilver?
Så det här är bara pinsamt men efter ihärdigt googlande så hittar jag ingen information om värmekapaciten hos fasta fasen av kvicksilver.
Specifika Värmekapaciteten i den flytande fasen är runt 0,14 kJ/kg K och korresponderande molära värmekapaciteten är 28.1 J/mol K. (Vid rumstemperatur)
Värmekapaciteten är ju temperaturberoende men rumstemperatur ger ändå en approximation av värmekapaciteten inom flytande fasen. Vid en fasövergång tenderar dock värmekapaciteten för att ämnen att ändras något och jag vill bara veta i runda slängar hur mycket värmekapaciteterna är i fasta är.
Detta torde ju inte vara så omöjligt att bestämma experimentellt då kvicksilver fryser vid -39 men likväl hittar jag ingenting.
NIST, https://webbook.nist.gov/cgi/inchi?ID=C7439976&Type=JANAFG&Plot=on#JANAFG, säger lite om gasfasen och vätskefasen men inget om fasta fasen.
Man får väl anta att per Dulong-Petits lag har väl fasta fasen en molär värmekapacitet på ~3R men i tabell så ligger redan vätskefasens molära värmekapacitet rätt nära 3R (~3.4 R) så lär nog inte vara något radikalt hopp mellan vätska och fast.
R. H. Busey och W. F. Giauque (1953), The Heat Capacity of Mercury from 15 to 330°K
Jag har inte universitetsaccess längre. (Om jag kunde accessa databaser så vore livet mycket enklare)

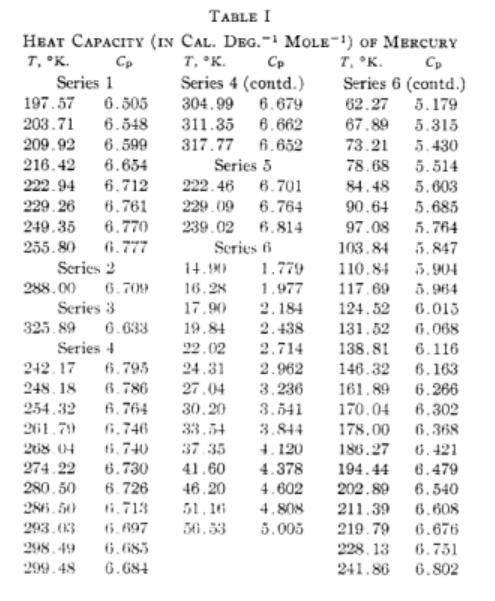

Men förstasidan som var publik innehåller någon slags tabell
som ändå ger storleksordning 5-7 cal/mol K så 21 J/mol K till 28 J/mol K (över 100 K) så en marginell minskning under molära vk vid flytande och en radikal minskning nära 0K. (Slarvigt sammanfattat)
edit: mina k verkar fel men fixar det en annan gång.
Tack Peter.
Hmm. Jag förnimmar ingen diskontinuitet i vk i tabellerna vid smälttemperaturen 234 K vilket förefaller lite överaskande men det kanske inte är så att vi förväntar oss diskontinuiteter i VK för metaller vid fasövergångar. Har ju inte så djupa kunskaper om termofysik för metaller precis.
Ja, 3R = 5,96 cal/grad.

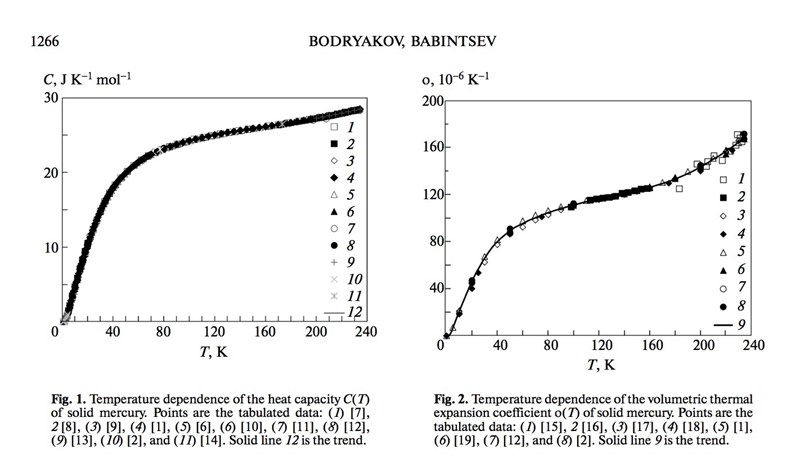

En intressant analys av Bodryakov och Babintsev (2015):
SeriousCephalopod skrev:Jag förnimmar ingen diskontinuitet i vk i tabellerna vid smälttemperaturen 234 K vilket förefaller lite överaskande men det kanske inte är så att vi förväntar oss diskontinuiteter i VK för metaller vid fasövergångar.
Det finns förstås smältvärme, latent värme vid smältpunkten.
Den är inte så stor för metaller. I allmänhet brukar det inte hända så mycket vid smältpunkt av metaller: ungefär samma elektriska motstånd osv.
Strax under smältpunkt (typ 10 eller 5 % under Tm) brukar värmekapacitet gå upp pga att det uppstår vakanser i kristallgittret, men den effekten är inte stark i kvicksilver.
