Uttryck för u

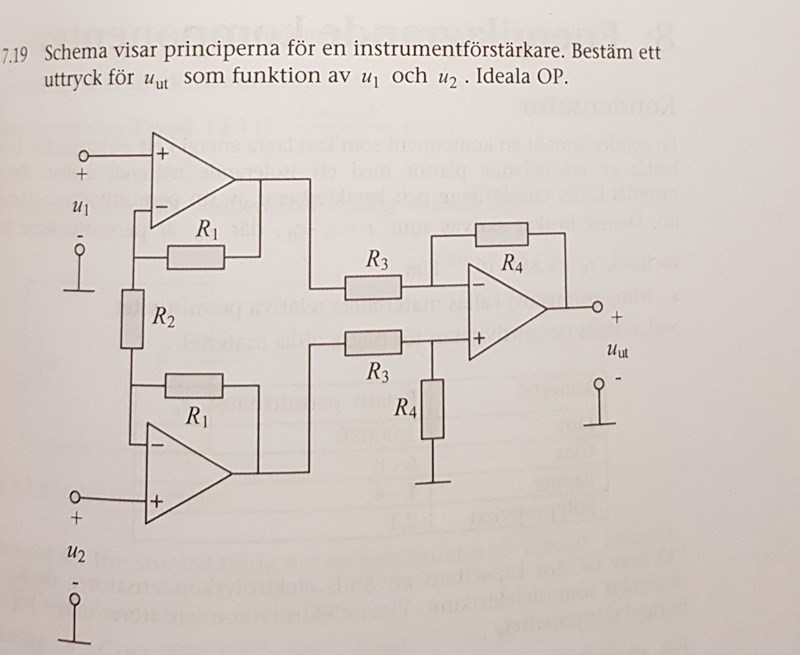

Hej, har lite svårt med denna uppgiften då jag inte riktigt vet hur jag ska göra med i ut ur OP amparna för att göra nodanalys..
Hej!
Jag tror att du kan ansätta strömmar såhär. Ingen ström in i op-amparna eftersom de är högohmiga, men du har ingen aning om hur stor ström utgångarna driver.
Jo jag tänkte på samma sätt! Men går det att få ut ett uttryck genom nodanalys utan att veta spänning ut från OP:na?
Ja, ditt mål är att härleda uttryck för utspänningarna, som inte innehåller i1, i2 eller i3.
Jag tror det är enklast om man delar upp problemet i två. För att hålla ner längden på uttrycken.
Steg1:
Ställ upp uttryck för spänningarna ut ur de första två op-amparna, som funktion av u1 och u2.
Steg2:
Ställ upp uttryck för Uut, som funktion av utspänningarna från de första två op-amparna.
Om vi följer JohanFs förslag tycker jag vi får följande:
