Utslaget

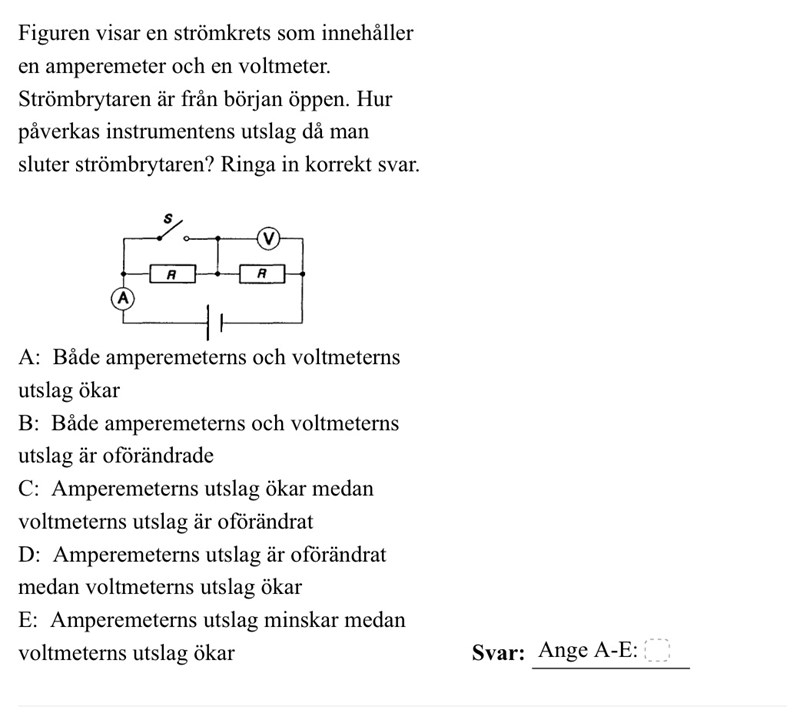

Varför blir svaret A? Om S sluts så tilläggs ännu en gren men det innebär väl bara att strömmen får fler vägar att flöda genom? Jag tänkte mig att amperemeterns utslag skulle vara detsamma men jag var osäker på vad voltmetern skulle visa. När strömbrytaren är öppen så finns det bara en väg som ström flödar till voltmetern (vid förgreningen mellan resistenserna), när strömbrytaren sluts finns det ytterligare en väg som ström flödar till voltmetern (grenen med strömbrytaren) men jag vet inte riktigt om det innebär att voltmeterns utslag minskar/ökar.
Om S sluts så tilläggs ännu en gren men det innebär väl bara att strömmen får fler vägar att flöda genom?
Nej, det går ingen ström genom det kortslutna motståndet
Affe Jkpg skrev:Om S sluts så tilläggs ännu en gren men det innebär väl bara att strömmen får fler vägar att flöda genom?
Nej, det går ingen ström genom det kortslutna motståndet
Visst är det så att motståndet är kortslutet eftersom det inte finns ett motstånd parallellt till den? Men varför ökar utslaget för både amperemetern och voltmetern bara för att en väg är stängd, genererar det mer ström för det?
U=RI
Spänningen från batteriet ändras inte, så när R blir mindre (eftersom det ena motståndet kopplas bort) så måste strömmen öka, och amperemeterns utslag ökar.
Nu ligger hela spänningen över det högra motståndet, så voltmeterns utslag ökar.
Smaragdalena skrev:U=RI
Spänningen från batteriet ändras inte, så när R blir mindre (eftersom det ena motståndet kopplas bort) så måste strömmen öka, och amperemeterns utslag ökar.
Nu ligger hela spänningen över det högra motståndet, så voltmeterns utslag ökar.
Förstår nu, tack!
