Uppgift om brytningslagen.

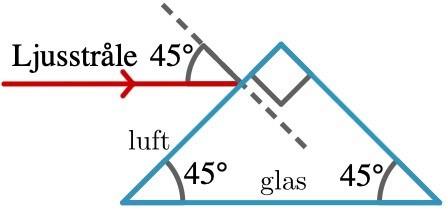

I ett triangulärt glasprisma är vinklarna 45∘,45∘ och 90∘. En ljusstråle infaller mot prismat som figuren visar. Då ljusstrålen lämnar prismat har den fått en annan riktning.
Beräkna vinkeln mellan den infallande och utgående ljusstrålen. Glasets brytningsindex för ljuset ifråga är
1,50.
Jag förstår inte vad de menas med vinkeln mellan den infallande och utgående ljusstrålen. Jag har redan räknat brytningsvinkeln men vet inte hur jag ska fortsätta eftersom jag inte riktigt förstår frågan. Tack i förhand!
Menar*
Rita hela strålgången.
Jag vet inte hur jag ska rita på bilden (första gången jag använder pluggakuten) men det jag har ritat på blocket är att strålen kommer in i prisman och bryts mot normalen sedan åker den vidare och totalreflekteras eftersom infallsvinkeln blir 45 grader och jag räknade gränsvinkeln vilket var ca. 42 grader.
Rita en egen bild på papper och lägg upp den här.
Det är nog ganska rätt, men jag tror det är meningen att ljusstrålen ska träffa den högra kanten och kanske gå ut där (eller inte, om den totalreflekteras).
Ja exakt, det ska totalreflekteras därifrån, min ritning var inte perfekt haha. Det jag inte förstår är "Beräkna vinkeln mellan den infallande och utgående ljusstrålen." vad menas med vinkeln mellan dem?
Undrar du vad vinkeln mellan två linjer betyder?
nej inte vad vinkel betyder men vad menas med vinkeln mellan infallande och utgående ljusstrålen?
Ljusstrålen ändrar riktning. Hur mycket ändrar den riktning?
Innan träffade den prisman med riktningsvinkeln 45 grader och sedan lämnade den prisman med 73,135 grader. Är det 73-45?
Ja, om siffrorna stämmer.
i Facit står det: 64∘(64,2∘).
Även 116∘godtas.

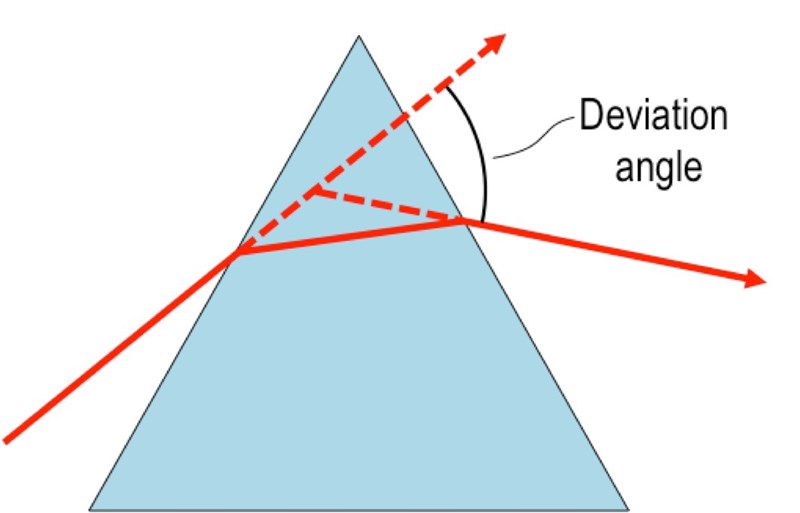

Detta menas med deviationsvinkeln mellan strålar:
Så: du behöver göra en ordentlig ritning!
Jag får det till 17, vad gör jag för fel?
Din strålgång skulle väl innehålla en totalreflektion? Och en till brytning i en yta?

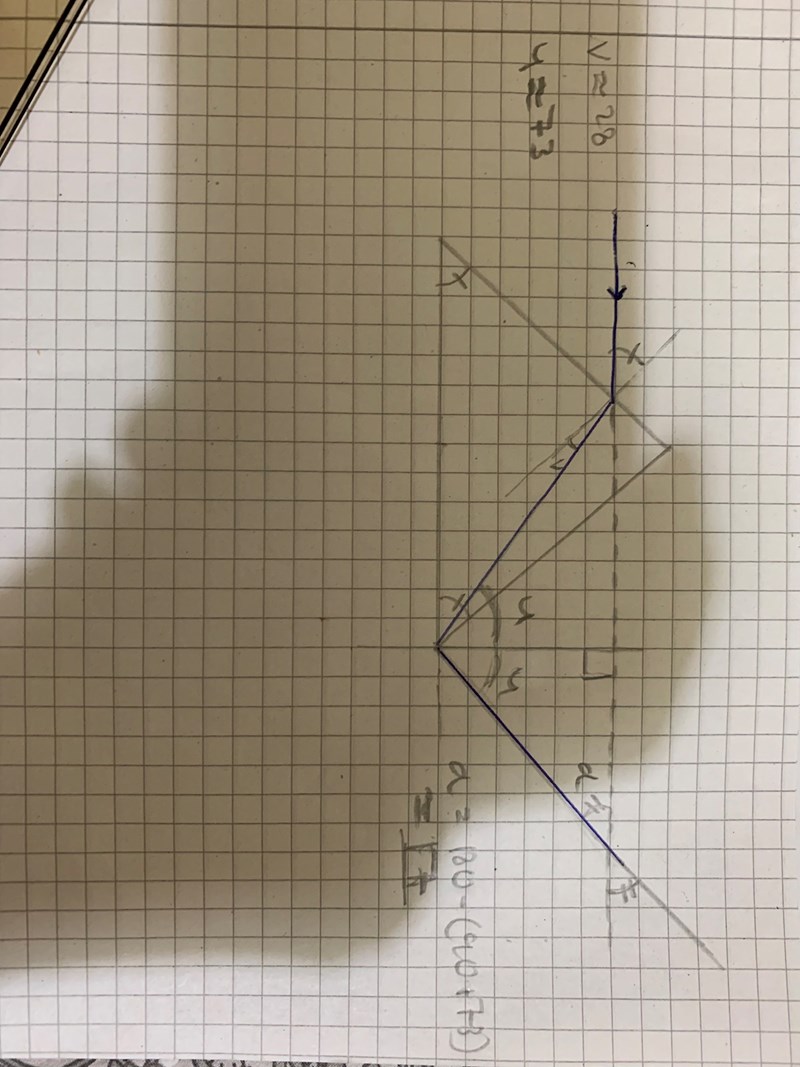

Jag har ritar brytning och totalreflektion. Den blåa linjen ska föreställa strålgången.
lolo123 skrev:Jag har ritar brytning och totalreflektion. Den blåa linjen ska föreställa strålgången.

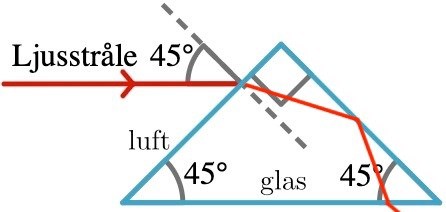

Det ska bli typ så här:
jag vet inte riktigt hur jag ska fortsätta härifrån.
lolo123 skrev:jag vet inte riktigt hur jag ska fortsätta härifrån.
Är det inte uppenbart att du ska räkna ut vinklarna? Det ska du inte behöva mig till.
