Uppgift angående potential

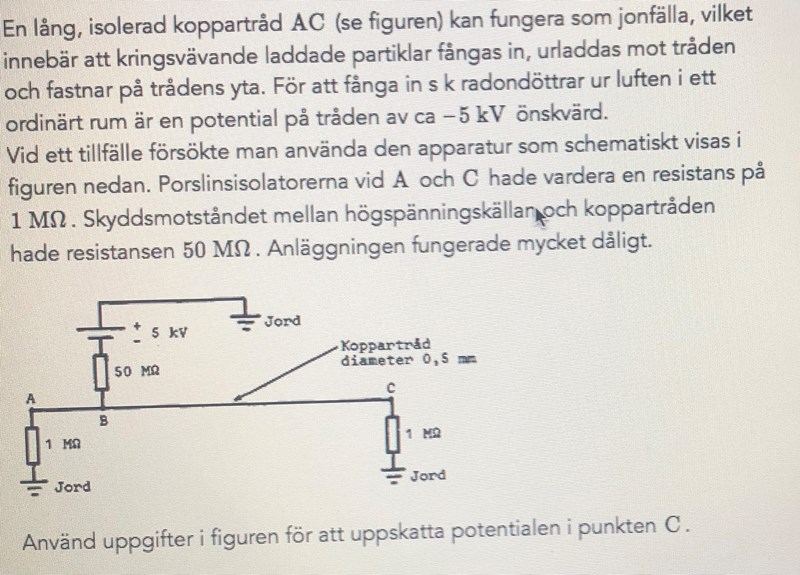

I denna uppgift förstår jag inte hur de två resistorerna längst ner (de med resistansen 1Mohm) är parallellkopplade och jag förstår inte heller hur detta kan vara en sluten krets.
Tack på förhand
Man kan se det som att alla jordpunkter är förbundna med en ledning.
Men hur vet man om denna ledning är positiv eller negativ? Och vad menas med att något är ledat?
Tack på förhand
Okej, så kan man tänka det som att där jordningen sitter är det ledare som förbinder så de två nedre resistorerna är förbundna med en ledare och batteriet är kopplat till resistorn till höger?
Tack på förhand
Du kan tänka dig att de tre punkterna som är jordade sitter ihop med varandra.
Tack, men vart hamnar jordningen som är högst upp när man kopplar ihop det? Hamnar den där pilen pekar för att visa att koppartrådens diameter är 0,5 mm.
Tack på förhand
