Uppgift 332

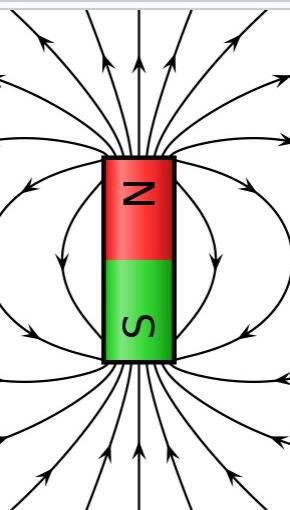

Först ritar vi ut fältet från magneten:

Som synes är det riktat uppåt i kompassnålens punkt.

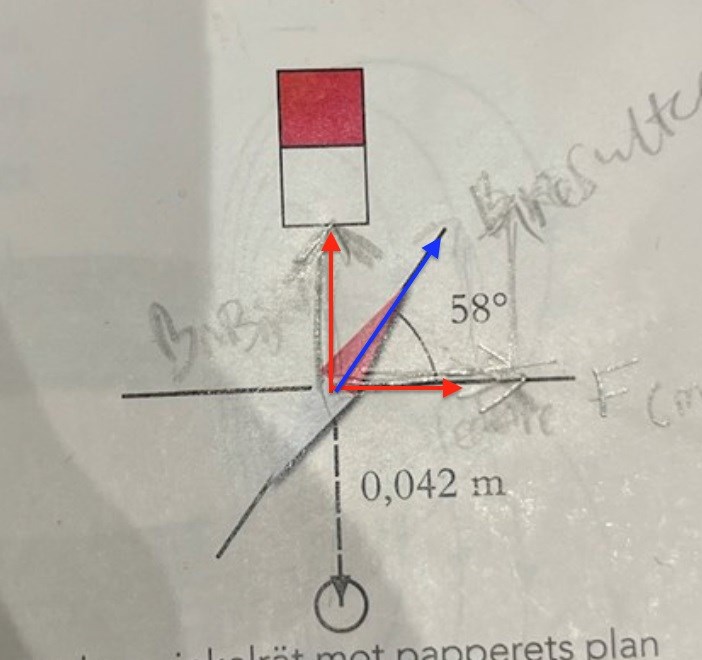

Kompassnålen pekar inte rakt uppåt utan mera åt höger. Alltså måste det finnas ett fält från ledaren som tillsammans med magnetens fält ger nålens riktning:

a) Du vet storleken på magnetfältet från magneten och vinkeln. Då kan du beräkna storleken på fältet från ledaren.

b) För att fältet från ledaren ska vara riktat åt höger i nålens punkt, vilken riktning måste strömmen ha enligt högerhandsregeln?
Strömstyrkan beräknas med den vanliga formeln.

I a så långt är jag med

Vad är det jag ska räkna ut? Ska jag räkna ut B ledare (dvs magnetfältet för ledaren) eller den resulterande magnetfältet?

Efter att man i a) räknat ut B som ledaren bidrar med fås strömstyrkan med den vanliga formeln.

Riktningen får du med högerhandsregeln så att ledarens fält pekar åt höger (och inte åt vänster).

Jag får magnetfältets riktning till att bli rakt ut ur pappret . Tummen kommer vara riktad åt vänster

Ledaren är vinkelrät mot papperet (givet i uppgiften). Strömmen går i ledaren och kan alltså antingen gå ut ur papperet eller in in papperet.

Dessutom: om det resulterande magnetfältet ska peka som nålen måste magnetfältet peka åt höger. Se bilden i #2

Vad menar man med att ledaren är vinkelrät mot pappret?

Att den går rakt in i papperet eller rakt ut ur papperet. Det har ritat den som en ring men inte stt ut en punkt eller ett kryss i ringen eftersom strömriktningen är en del av uppgiften.

De envisas med att använda pilar för avstånd vilket är lite förvirrande. Den streckade linjen med en pilspets betyder alltså endast avstånd, det har inget med strömriktning eller magnetfältsriktning att göra.

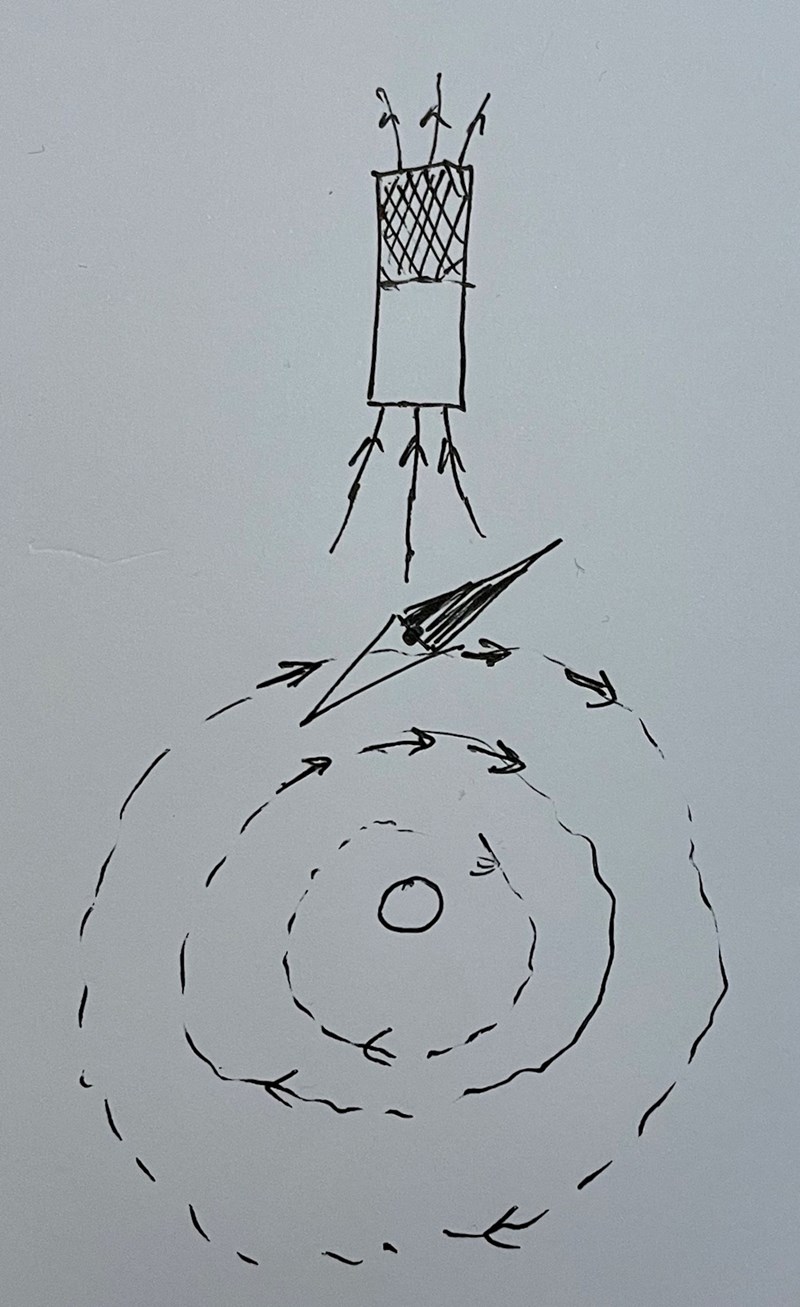

Skissat blir fälten så här, allt i samma plan som kompassnålen.

Som du ser är fältet från magneten riktat rakt uppåt och fältet från ledaren är riktat åt höger. Sammanlagt blir fältet sådant att kompassnålen ställer sig i den givna vinkeln.

Om du greppar ledaren, tummen ut ur eller in i papperet så ser du vilket av dem som är rätt för att fältet ska gå åt höger i punkten där kompassnålen sitter.

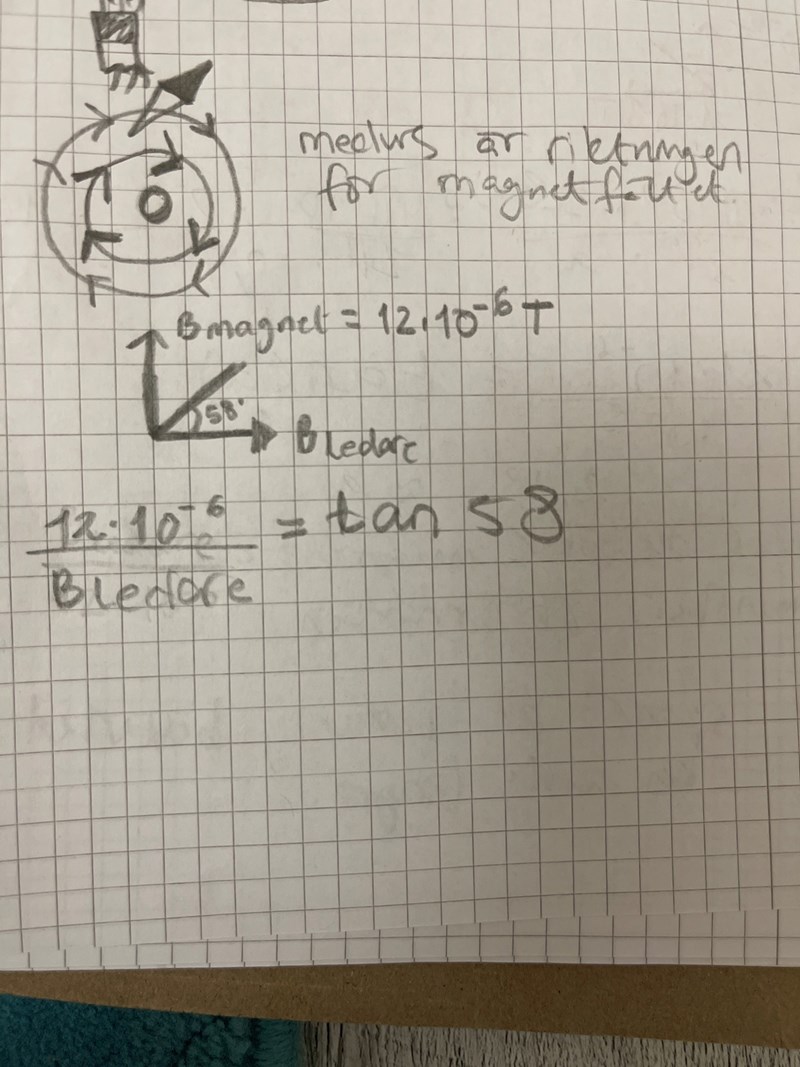

För att magnetfältet ska gå åt höger så bör tummen vara riktad in i pappret dvs nedåt.. Men jag undrar hur du visste att magnetfältet skulle vara medurs?

Eftersom nålen vek av åt höger. Då måste x-komposanten (ledarens fält) peka åt höger eftersom permanentmagneten bara verkar i y-led.

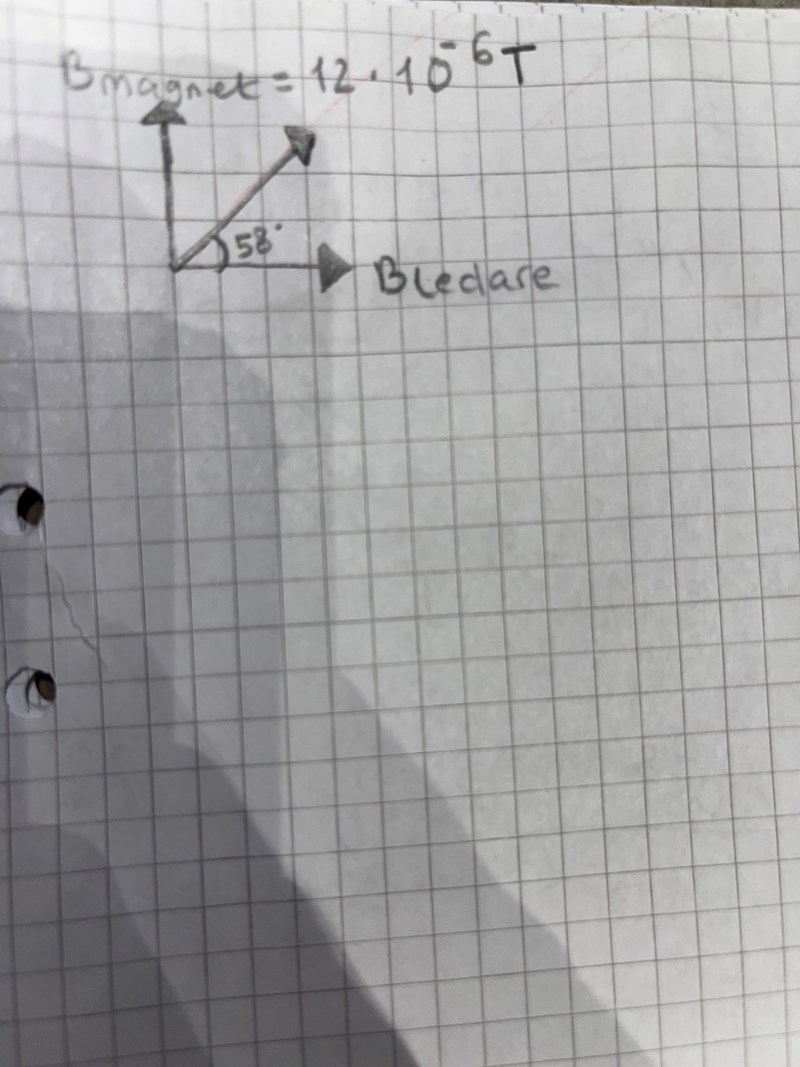

I (a) uppgiften kan jag räkna ut magnetfältet (B ledare) genom att använda mig av tangens

Ja. Och då får du strömriktningen med högerhandsregeln och strömstyrkan med den vanliga formeln.

Hej! Jag förstår inte hur svaret i b frågan är att strömmen går  in i pappret. Pricken på bilden visar väl att strömmen går ut ur pappret. Det är inget kryss utan en rund prick. Så jag förstår inte varför svaret i facit är in i pappret.

Om det är en prick så visar det att strömmen kommer ur papperet. Jag tolkade bilden som att det är varken prick eller kryss och man ska ta reda på åt vilket håll strömmen går. För att fältet från ledare ska gå åt höger vid kompassnålen enligt figuren i #8 så ska strömmen gå in i papperet.

Ok nu förstår jag!
