tobper19 behöver inte mer hjälp
tobper19 19 – Fd. Medlem
Postad: 14 sep 2019 19:25

U-format glasrör

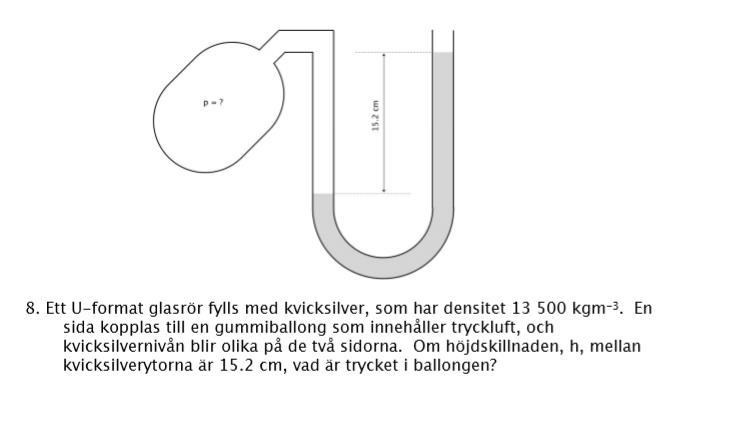

Uppgift 8

Hej!

Fysik är ett nytt ämne för mig och genom det tekniska basåret vill jag testa om ingenjörsyrket är något för mig.

Nog med introduktion, uppgift 8 efterfrågar svar på trycket i ballongen.

Problematiken är att få fram trycket i området som är ballongformat. Men såhär ser min beräkning  ut.



ρhg8013500 kg/mg^3Ahg=15.2m2Arkimedes princip: FL=pgV

Ett glasrör har en rund yta till formen. En cylinder med höjden 15.2 cmV=Ah=πr2hVet ni hur man skall fortsätta. För enligt formeln kommer jag få framvolymen och nu är jag lite vilseledd. Tacksam för hjälp!

Smaragdalena 80504 – Avstängd
Postad: 14 sep 2019 20:09

Välkommen till Pluggakuten!

Om trycket i gummiballongen hade varit lika med lufttrycket skulle kvicksilverytorna stå på samma höjd i båda benen. Nu motsvarar trycket i ballongen luftttrycket + trycket från en 15,2 cm hög kvicksilverpelare. Du skall räkna fram trycket i ballonen i SI-enheten pascal (Pa) där 1 Pa=1N/m2. Kommer du vidare härifrån? Fråga mer annars!

tobper19 19 – Fd. Medlem
Postad: 14 sep 2019 21:35
Smaragdalena skrev:

Välkommen till Pluggakuten!

Om trycket i gummiballongen hade varit lika med lufttrycket skulle kvicksilverytorna stå på samma höjd i båda benen. Nu motsvarar trycket i ballongen luftttrycket + trycket från en 15,2 cm hög kvicksilverpelare. Du skall räkna fram trycket i ballonen i SI-enheten pascal (Pa) där 1 Pa=1N/m2. Kommer du vidare härifrån? Fråga mer annars!

Jag verkar inte direkt få fram svaret, kan du vänligen visa mig hur man gör. Jag tror att det är något småfel jag har med mig i mina beräkningar. Tacksam för svar!

Smaragdalena 80504 – Avstängd
Postad: 14 sep 2019 22:00

Nej, det är itne så det fungerar här - meningen med Pluggakuten är att du skall få den hjälp du behöver för att kunna lösa dina uppgifter själv, inte att någon annan skall servera dig färdiga lösningar på dina problem.

Hur har du tänkt själv? Du vet att tryck är kraft/area. Vi vet inte tvärsnittsarean i u-röret, men det gör inget, för vi kommer att kunna förkorta bort den.

Visa hur du har försökt och hur långt du har kommit, så kan vi hjälpa dig vidare.

sprite111 694
Postad: 14 sep 2019 23:47 Redigerad: 14 sep 2019 23:58

Säg att vi har en U-tub - öppet i båda ändar. Atmosfärstrycket trycker ner lika mycket både på vänster som höger sida. Kvicksilvret rör sig inte.

---

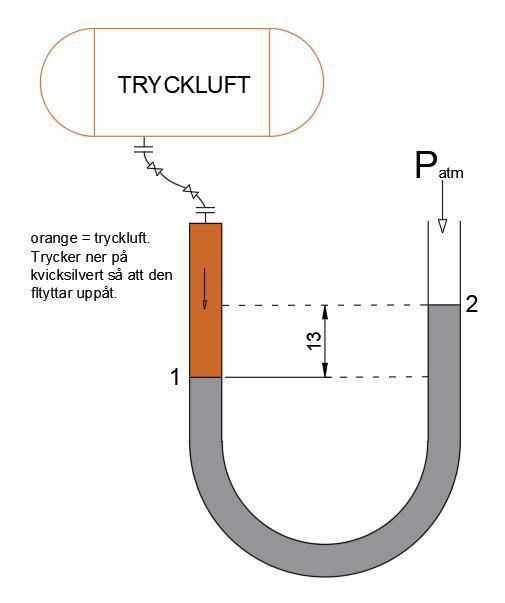

Och när vi lägger in tryckluft (se figur nedan) så trycker tryckluften på vänster sida istället för atmosfärstrycket.

Vi ser att det blir en höjdskillnad på 13 cm (i ditt fall 15.2 cm) mellan punkt 1 och 2. Denna höjdskillnad/pelare jobbar MOT tryckluften liksom atmosfärstrycket på höger öppning. Med andra ord trycker tryckluften mot pelaren och atmosfärstrycket.



Du har 3 tryck.

Tryckluft, kvicksilverpelaren om 15.2cm och atmosfärstrycket. Du kan sätta ut en tryckekvation och se vad tryckluften faktiskt är för att orka trycka mot atmosfärstrycket och 15.2cm kvicksilver tryck.



Edit: Smaragdalena har i princip skrivit detta redan ser jag.

PATENTERAMERA 5981
Postad: 15 sep 2019 00:46

Ni kanske har härlett följande sats på någon lektion.

För en (inkompressibel) vätska i jämvikt i ett konstant gravitationsfält gäller

p2 - pρg(d2 - d1),

där pk är trycket på djupet dk, k = 1, 2.

Detta gäller oberoende av formen på den behållare där vätskan befinner sig.

Naturkunskap 13 – Fd. Medlem
Postad: 22 sep 2020 15:00

Jag sitter framför exakt samma uppgift för tillfället. Hjälp gärna mig förstå om jag har tänkt rätt.

Pballong=Pkvicksilver+Patm
Pkvicksilver=pgh=13500x9.82x0.152x0.5=10075.32Pa  x0.5 eftersom utan trycket från ballongen borde kvicksilvret balanseras på hälften av höjden tack vare atmosfärtrycket, korrekt?
Patm=100kPa
Pballong=110075.32Pa ≈ 110kPa

Smaragdalena 80504 – Avstängd
Postad: 22 sep 2020 17:18

Gör gärna en egen tråd om frågan, där du förklarar var just DU har kört fast. Då är det lättare att hjälpa dig. /moderator
