FriedEggplant 18
Postad: 13 feb 16:43

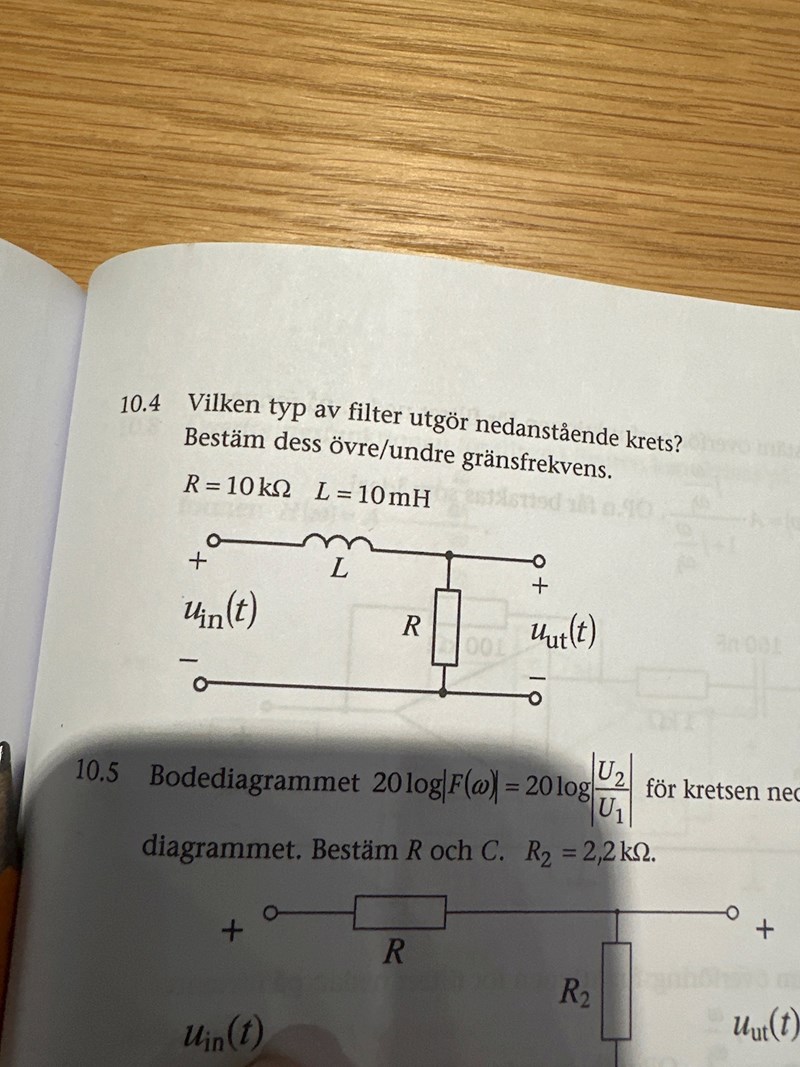

Typ av filter och gränsfrekvens

Hej, hur räknar man ut vilket typ av filter det är? Jag har räknat ut gränsfrekvensen som är 159 kHz

Peter 1023
Postad: 13 feb 20:33

Du ska alltså avgöra om det är ett låg- eller högpassfilter. Jag antar att du vet skillnaden mellan låg- och högpassfilter. Annars får du googla.

Du behöver veta vilka egenskaper en spole har. Hur reagerar en spole på ett ändrat magnetiskt flöde?

FriedEggplant 18
Postad: 15 feb 08:54

Det är just det jag inte vet

Peter 1023
Postad: 15 feb 22:03

Vilka egenskaper en spole har beskrivs alldeles utmärkt på Wikipedia.

ThomasN 2043
Postad: 16 feb 00:06

Hur ser uttrycket för spolens impedansen ut? Hur ser frekvensberoendet ut för den impedansen?

FriedEggplant 18
Postad: 16 feb 12:53
ThomasN skrev:

Hur ser uttrycket för spolens impedansen ut? Hur ser frekvensberoendet ut för den impedansen?

jwc, jag förstår inte vad du menar med frekvebsberoende för impedansen 🤔

ThomasN 2043
Postad: 16 feb 13:03

ω = 2πf

Hur ändrar sig impedansen om f ökar/minskar?

(Sen ska det väl vara jwL om man ska vara petig)

FriedEggplant 18
Postad: 16 feb 20:28

Ja juste råkade tänka c istället för L. Och w ökar då f ökar, minskar när f minskar. Så det blir lågpassfilter eftersom det minskar tillsammans med f?

ThomasN 2043
Postad: 16 feb 23:16

Japp, ett lågpassfilter är det.

Ökande f => ökande |XL|.

Överföringsfunktionen blir: H(ω) = 11+jωLR

FriedEggplant 18
Postad: 18 feb 12:25

Då förstår jag, tack så mycket! :)
