Tvärsnittsklasser
Hej, jag behöver hjälp med att förstå vad tvärsnittsklassen innebär. Jag har läst och lyssnat, men känner fortfarande att jag är osäker med vad det verkligen är. Jag förstår inte riktigt heller hur man bestämmer tvärsnittsklass.
Jag vet att det finns 4 st tvärsnittsklasser och att ju slakare desto mer elastiskt blir det (vid tvärsnittsklass 3-4).

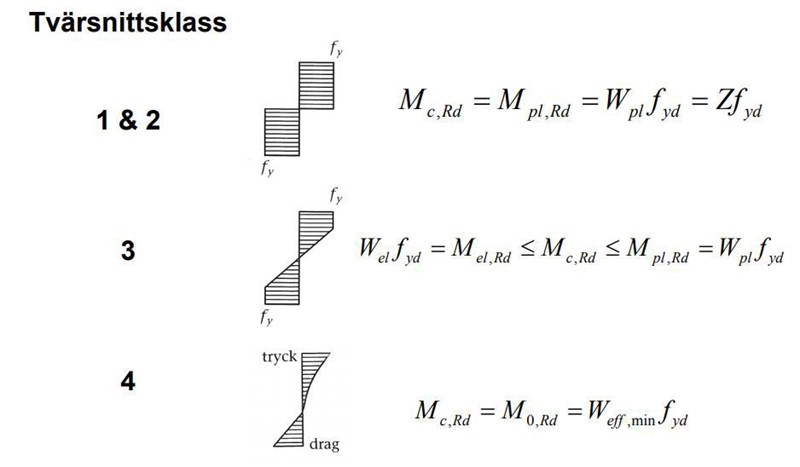

Stämmer det att man bestämmer tvärsnittsklasser med hjälp av:
Tacksam för all hjälp!
Tvärsnittsklasser kommer från så kallade Eurokoder vilka är europagemensamma dimensioneringsregler för bärverk till byggnader och anläggningar (byggnadsverk), så som broar och hus. Om du studerar deras beskrivning får du fram att:
Eurokod delar upp tvärsnitt efter dess slankhet och dess risk för buckling i fyra tvärsnittsklasser. De två lägre klasserna, det vill säga klass 1 och 2, anses vara tillräckligt säkra mot lokal buckling varför en plastisk respons får utnyttjas. För klasserna tre och fyra tillåts endast en elastisk respons med undantaget att tvärsnittsklass fyra beräknas utgående från ett effektivt (reducerat) tvärsnitt.
Det är beroende av tvärsnittets utformning men även lastfallet enligt följande tabell:
Det är inte enkelt att förklara och kräver i min mening en förmåga att sätta sig in i standarder (Eurokod 1993-1-1) utformade för yrkesverksamma ingenjörer. Du kan läsa mer i detta examensarbete under avsnitt 2.3:
Beräkningsmedel för analys av lokal buckling i slanka stålkonstruktioner
I vilket sammanhang ska du redogöra för din kunskap om tvärsnittsklasser och hur är frågan i så fall formulerad?
Ebola skrev:Tvärsnittsklasser kommer från så kallade Eurokoder vilka är europagemensamma dimensioneringsregler för bärverk till byggnader och anläggningar (byggnadsverk), så som broar och hus. Om du studerar deras beskrivning får du fram att:
Eurokod delar upp tvärsnitt efter dess slankhet och dess risk för buckling i fyra tvärsnittsklasser. De två lägre klasserna, det vill säga klass 1 och 2, anses vara tillräckligt säkra mot lokal buckling varför en plastisk respons får utnyttjas. För klasserna tre och fyra tillåts endast en elastisk respons med undantaget att tvärsnittsklass fyra beräknas utgående från ett effektivt (reducerat) tvärsnitt.
Det är beroende av tvärsnittets utformning men även lastfallet enligt följande tabell:
Det är inte enkelt att förklara och kräver i min mening en förmåga att sätta sig in i standarder (Eurokod 1993-1-1) utformade för yrkesverksamma ingenjörer. Du kan läsa mer i detta examensarbete under avsnitt 2.3:
Beräkningsmedel för analys av lokal buckling i slanka stålkonstruktioner
I vilket sammanhang ska du redogöra för din kunskap om tvärsnittsklasser och hur är frågan i så fall formulerad?
Jag hittade samma examensarbete som du länkade, har läst och fått lite mer information om tvärsnittsklasser men kändes inte som jag riktigt fick ut hur jag skulle beräkna de. Det fanns t ex en fråga som var: En svetsad profil tillverkas i stål S355 bestäm tvärsnittsklass för böjt tvärsnitt utan skruvhål.
svetsens a-mått 5mm
Detta är tyvärr något jag är helt obekant med då mitt huvudområde har inte varit byggnadsteknik utan konstruktionsteknik.
Jag tror att du kan få fram tvärsnittsklassen för din I-profil genom att studera tabeller och att det är vad du ska göra. Alltså, inte att du ska förstå teorin bakom då den är ganska avancerad och inte enkel att smälta som ett delmoment i en kurs.
Jag har tyvärr inte tid att gå igenom exakt hur man kan tänkas göra för ditt tvärsnitt just nu men börja med:
- Ta fram Sträckgränsen för stålet
- Ta fram dimensionerande sträckgränsen
- Ta fram positionen för neutrallagret
- Bestäm spänningsfördelningen över tvärsnittet
