Tvärsnitt och moment

Ett tips är att räkna ut reaktionskrafterna $R_{By}$ och $R_{Dy}$.

Varför tar du föregående tvärkraft gånger $x$ i när du beräknar moment? Vem har lärt dig det?

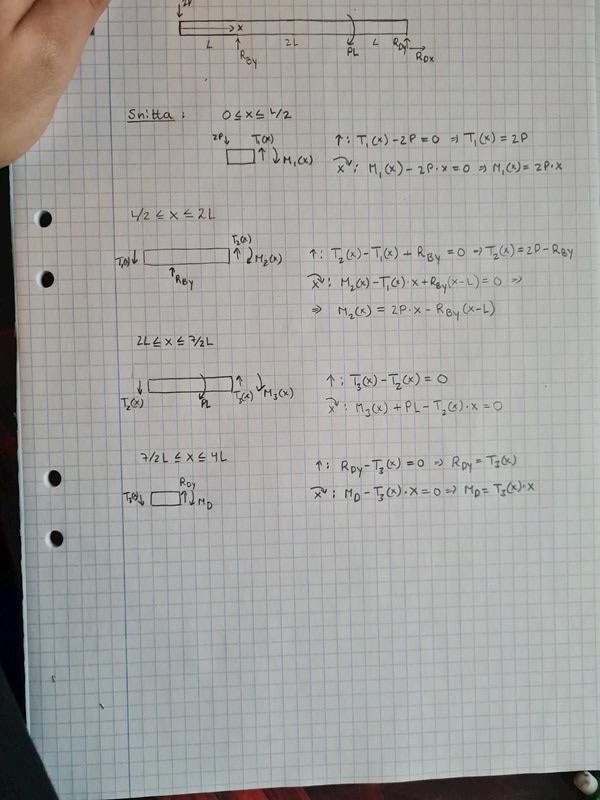

Titta på tredje snittningen; $T_2(x)$ påstår du har hävarmen $x$ men $R_{By}$ har hävarmen $x-L$. Om du skriver ut det får du:

$T_2(x)\cdot x=(2P-R_{By})x$

Detta är fel moment i intervallet.

Ebola skrev:

Ett tips är att räkna ut reaktionskrafterna $R_{By}$ och $R_{Dy}$.

Varför tar du föregående tvärkraft gånger $x$ i när du beräknar moment? Vem har lärt dig det?

Titta på tredje snittningen; $T_2(x)$ påstår du har hävarmen $x$ men $R_{By}$ har hävarmen $x-L$. Om du skriver ut det får du:

$T_2(x)\cdot x=(2P-R_{By})x$

Detta är fel moment i intervallet.

Det var ett youtube klipp, men då var det en kortare fall, hittar inte ett bra exempel. Så du menar att man borde ange hävarmen på moment i T? exempel M2-T1(x-L/2) + RBy(x-L) = 0? i snitt 2?

Slopa den grejen helt. Det fungerar inte när du har fler än två snitt. I tredje snittet när du ska räkna ut $M_3$ har termerna i $T_2$ olika hävarm. Du måste alltså räkna ut deras moment var för sig enligt:

$2Px - R_{By}(x-L)$

Ebola skrev:

Slopa den grejen helt. Det fungerar inte när du har fler än två snitt. I tredje snittet när du ska räkna ut $M_3$ har termerna i $T_2$ olika hävarm. Du måste alltså räkna ut deras moment var för sig enligt:

$2Px - R_{By}(x-L)$

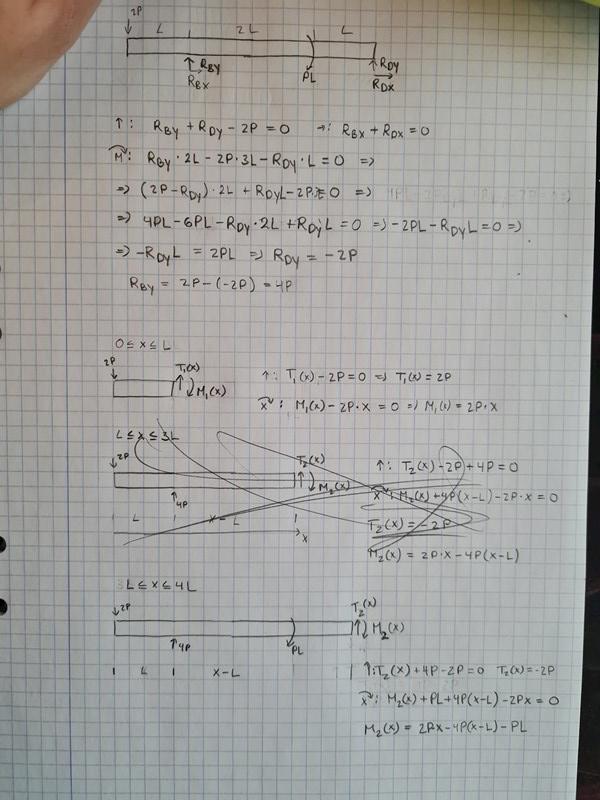

Gjort om så de blir två snitt

Jag får en konstig diagram också, vet inte om det stämmer med snitten eftersom jag har en moment som är givet vid 3L. I diagrammet de görs att moment M1(L)= 2PL och M2(L) = PL är inte lika stora pågrund av PL

Fast för att lösa uppgiften måste du göra tre snitt i detta fall. Mittensnittet är simpelt:

$T_2(x) = -2P$

$M_2(x) =4PL-2Px$

Vi har:

$M_2(L) = 2PL = M_1(L)$

Ebola skrev:

Fast för att lösa uppgiften måste du göra tre snitt i detta fall. Mittensnittet är simpelt:

$T_2(x) = -2P$

$M_2(x) =4PL-2Px$

Vi har:

$M_2(L) = 2PL = M_1(L)$

Jag insåg att jag har fått fel på reaktionskrafter och råkar räkna fel pågrund att jag glömde ändra en minus tecken, jag lyckades få M3(4L) = 0, enligt min diagram för moment så faller från 3L ner ett steg men den går hela vägen till noll sen. De mest för man har en moment på punkten 3L ? jag snittade 0 till L, L till 3L och 3L till 4L. Annars min tvärkraft diagram från L till 4L är konstant med samma kraft

Jag vet inte vad du har för faktisk, fysikalisk situation. Du har bara visat din egen bild.

Om den är ledat fäst i punkt D ska momentet vara noll där x = 4L.

Ebola skrev:

Jag vet inte vad du har för faktisk, fysikalisk situation. Du har bara visat din egen bild.

Om den är ledat fäst i punkt D ska momentet vara noll där x = 4L.

Jag tror jag löste det nu :) tack för hjälpen
