Postad: 16 mar 2020 17:53 Redigerad: 16 mar 2020 18:07

Tvärkraftsarmera en balk

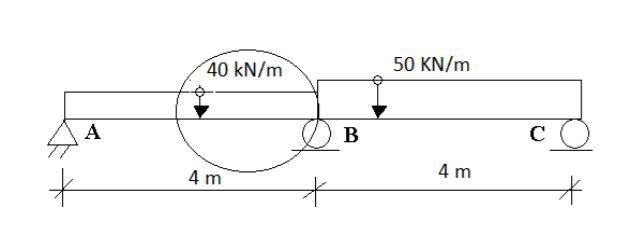

Tvärkraftsarmera balken i markerat område till vänster om stöd B om stödmomentet MB=90.7 kNm.

C20/25
B500 B, bygel 8
Längsgående armeringsjärn
över stöd B är 616
MB=90.7 kNm, negativt moment
Balkens tvärsnitt är
bxh=200x300 mm2
Exp. klass X0
Räkna med VED red

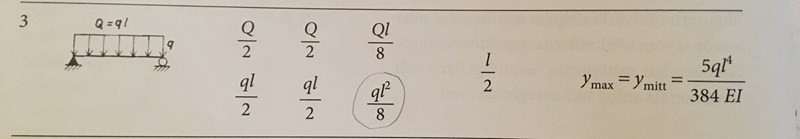

Mitt problem är hur man ska beräkna fram tvärkraften med hjälp av stödkraften, 90,7kNm? Hur ser formeln ut för detta? Det närmsta jag kan komma är ur formelsamlingen:

Jag förstår inte hur jag ska tänka? Min lärare skrev 40×422+90.7-VBV×4=0VBV=102.7kN102.7-40x=0 x=2.57

Massa 490
Postad: 26 mar 2020 17:19

Det du skriver är ju momentjämvikt kring punkten A:

Qv*L*L/2+MB-VBV*L=0

Härur fås stödreaktionen VBV

Sedan bestäms läget där tvärkraften =0.

x förstår jag som avståndet från B riktad åt vänster?

Där har du då max eller min moment dM/dx=T=0
