Tvärkrafts-diagram

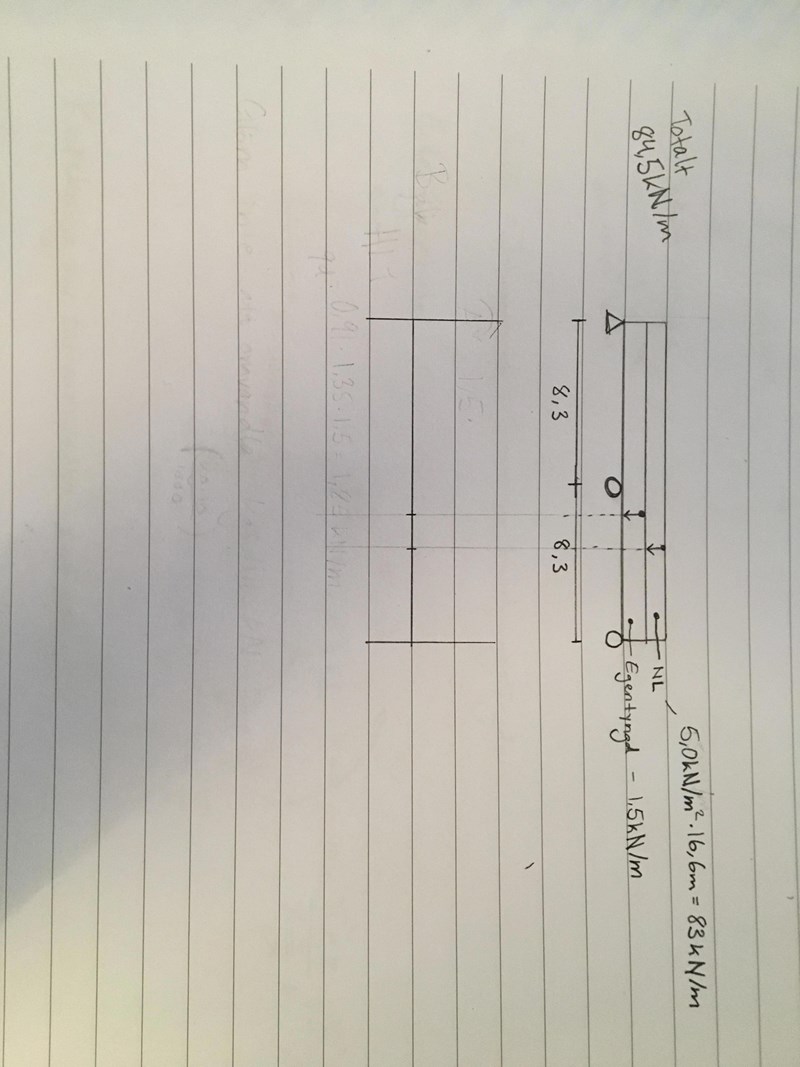

Behöver hjälp med att förstå hur jag ska ta mig till då krafterna inte exakt ligger på 8,3m. Jag tänker direkt att jag måste implementera tvärkrafts-diagram. Eftersom det är 3 stöd så gäller det enligt formeln A= 0,375 B= -0,125 (1,250) C= 0,375.
Om jag minns rätt så ska man börja med att ta 1-0,375 för A. Men blir snurrig då de två lasterna NL samt Gk inte ligger vid någon känd avstånd.
Tacksam för hjälp!
Lägg in din bild på rätt håll, så att man slipper känna sig så här:
Vad ska du ta fram? Reaktionskrafterna i stöden?
Varför är inte egentyngden eller den utbredda lastens resultant i mitten? Är det angett i uppgiften att balken är inhomogen?
Känner du till metoden med superposition av elementarfall?
Smaragdalena skrev:Lägg in din bild på rätt håll, så att man slipper känna sig så här:
Försökte :(
Ebola skrev:Vad ska du ta fram? Reaktionskrafterna i stöden?
Varför är inte egentyngden eller den utbredda lastens resultant i mitten? Är det angett i uppgiften att balken är inhomogen?
Känner du till metoden med superposition av elementarfall?
Det står inte att balken är inhomogen men pilarna är utsatta såhär vilket förvirrar mig. Det står inte att kraften är i mitten? Ska beräkna tvärktaften?
Supporter skrev:Det står inte att balken är inhomogen men pilarna är utsatta såhär vilket förvirrar mig. Det står inte att kraften är i mitten? Ska beräkna tvärktaften?
Vad söks i uppgiften?
Du måste veta avstånd till kraftpilarna för att lösa uppgiften. Om du har möjlighet får du gärna ta kort på den eller länka till den.
Jag tror att pilarna bara ska illustrera en lastintensitet, inte krafter. De är nämligen angivna som en kraft/meter vilket får mig att tro att deras resultant är positionerad i mitten och storleken är deras längd gånger intensiteten.
Ebola skrev:Supporter skrev:Det står inte att balken är inhomogen men pilarna är utsatta såhär vilket förvirrar mig. Det står inte att kraften är i mitten? Ska beräkna tvärktaften?
Vad söks i uppgiften?
Du måste veta avstånd till kraftpilarna för att lösa uppgiften. Om du har möjlighet får du gärna ta kort på den eller länka till den.
Jag tror att pilarna bara ska illustrera en lastintensitet, inte krafter. De är nämligen angivna som en kraft/meter vilket får mig att tro att deras resultant är positionerad i mitten och storleken är deras längd gånger intensiteten.

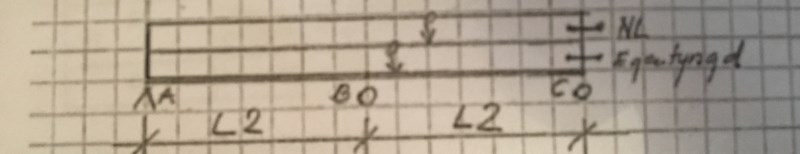

Här är en bild på uppgiften.
NL =
Egentyngden (Gk) = 1,5kN/m
L2 = 8,2 m
Om jag förstår rätt så ska man dimensionera bjälklagsbalken. Men har kört fast, jag kanske överanalysera uppgiften?
Resultanterna för NL och egentyngden är i mitten vid B, pilarna har inget med positionen för resultanterna att göra.
Det är ytterst oklart faktiskt vad uppgiften rör sig om. Det jag kan föreställa mig är att man ska bestämma dimensionerna så att inte sträckgränsen uppnås någonstans i strukturen. Föreställ dig att vi kallar djupdimensionen för b, detta ger kraften från NL som:
NL är nämligen given som en spänning så jag föreställer mig att arean den spänningen påverkar är ovansidan på balken. Problemet vid dimensionering som jag ser det är att vi har yttröghetsmomentet för ett rektangulärt tvärsnitt enligt:
Således har vi två okända variabler för dimensioneringen men vi kommer enbart ha tillgång till en ekvation. Det måste finnas mer information givet i uppgiften, det kan väl inte enbart vara den där bilden du la upp? Är det ens ett rektangulärt tvärsnitt på balken?
bättre för nacken haha
