Tvåpol

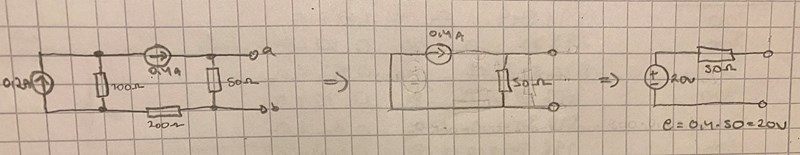

Jag förstår inte riktigt vad som händer här. Förstår steg 2 till 3. Men vad är det som händer mellan första och andra steget? Vart tar 100 Ω och 200 Ω resistorerna vägen och vad händer med strömkällan 0,2 A? Någon som kan förklara?!
Tänk på vad kortslutströmmen blir av den första kretsen.
Kortsluten ström ger att spänningen är 0, så långt vet jag.... Men det förklarar inte varför två av resistorerna och ena strömkällan försvinner

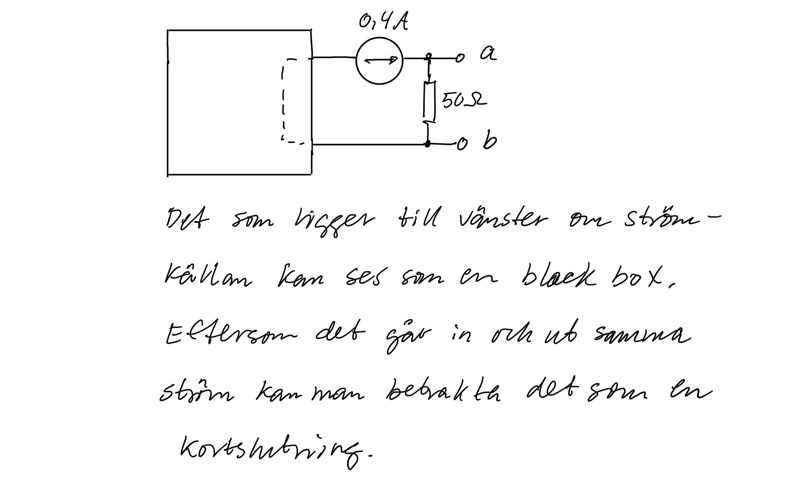

Hur menar du att det går in och ut samma ström? 0,2 A vandrar fram till noden där den delar sig så att en del av strömmen fortsätter rakt fram och en del fortsätter ner till 100 resistorn
Det verkar som att det är bäst att först behandla ideala spänningskällor och därefter ta ideala strömkällor.

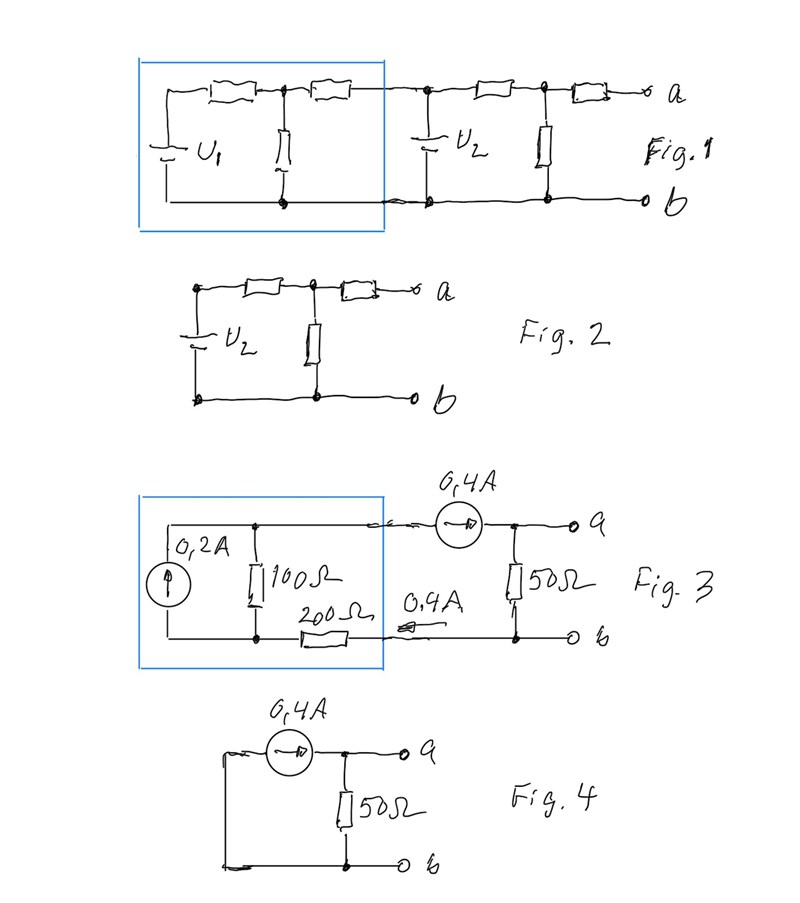

Betrakta kretsen i figur 1.
För att beräkna spänningar och strömmar i den högra kretsen kan man bortse från den inramade delen. Även om U2 levererar ström åt vänster så påverkar inte det spänningar och strömmar på högersidan. Man kan alltså koppla bort den vänstra kretsen vid beräkningen av den högra enligt fig. 2. Det man då eventuellt ”missar” är att strömmen genom U2 kanske inte blir korrekt.
På liknande sätt (fast omvänt) är det med din krets avseende strömkällan 0,4 A (fig. 3). Det går 0,4 A in i och ut ur den inramade delen. Om man inte vill ha med den delen ersätts den med en kortslutning och du får en ekvivalent krets (fig. 4). Det som då ändras gentemot ursprungskretsen är att spänningen över strömkällan ändras (men den efterfrågas sällan) och det påverkar inte den ekvivalenta kretsen i övrigt.
