Två spänningskällor samt en jordning
Matteh skrev:

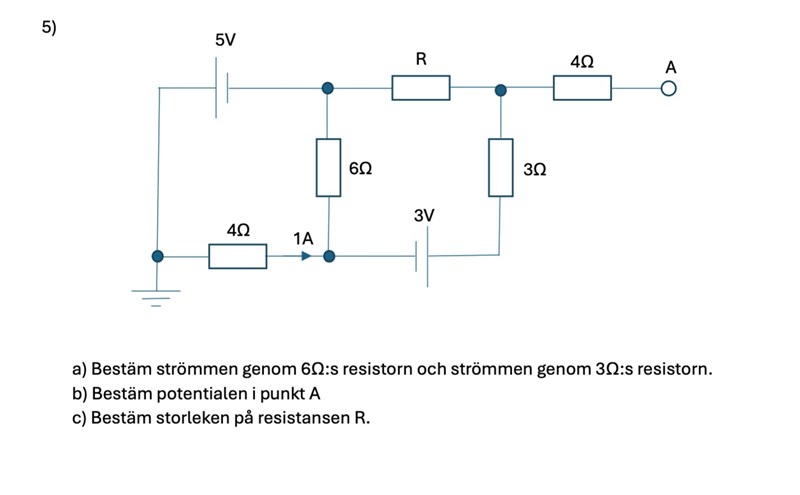

Jag vet inte hur ska börja beräkna uppgiften jag behöver hjälp med hela uppgiften
Hur kom du fram till att 6 ohm har 1/6 A och att punkt 1 och 2 har en negativ spänning?
En ampere genom fyra ohm ger ett spänningsfall på 4 V. Startar man från nollpotential så blir det -4 V.
En volts spänningsfall över 6 ohm ger en ström på 1/6 ampere.
Fortsätt med punkterna 4 till 7.
vad menar du med "volts spänningsfall" vilken spänningskälla använder du för att få fram I. för I räknar man ut med U= R* I
Det står i kretsschemat vid det nedre 4 Ω motståndet att strömmen där är 1 A. Att spänningen över resistansen då blir 4 V borde inte förvåna.
Det förstod jag, men jag trodde att 4 Ω motståndet var parallell med 3V batteriet på grund av att strömmen splittras vid den noden. För att du kom fram till att 6 Ω motståndet har en ström på 1/6 A innebär det att dens spänning ligger på 1V. Jag är lite förvirrad hur du kom fram till det.

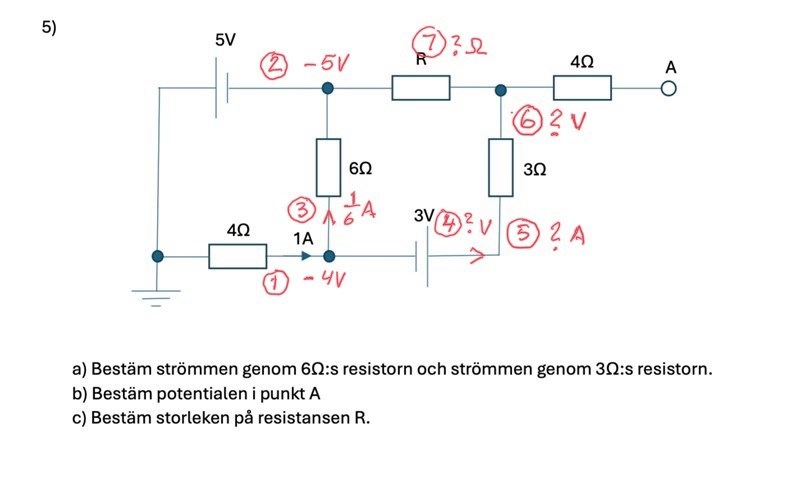

Vid den inringade tvåan har jag skrivit -5 volt, eftersom dess pluspol är jordad. Mellan -5 V och -4 V har vi då 1 V, så att 6 ohms resistansen får en ström på 1/6 A.
Jaha okej, Tack så mycket! Ska fortsätta med resten av de inringande siffrorna. Kan jag höra av mig när jag är klar med dem?
Lycka till och hör av dig!
Jag har fått att strömmarna är 1/6A och 5/6A. Potentialen på punkten A är -3,5V. När jag räknade ut potentialen så tog jag 0-4+3-(3*(5/6)). Och för värdet på R fick jag en spänning på 1,5V och en resistans på 9 Ω. Jag räknade ut spänningen med hjälp av 0-5+R=-3,5, när jag fick den spänningen (1,5V) tog jag det dividerat på 1/6 för att R är i serie med 6 Ω motståndet. Har jag gjort och tänkt rätt?
Värdet på R har nog blivit fel är jag rädd. Jag är inte med på hur du har räknat där.
Det som förvirrar mig mest är:
Och för värdet på R fick jag en spänning på 1,5V och en resistans på 9 Ω. Jag räknade ut spänningen med hjälp av 0-5+R=-3,5,
En resistans adderar med något blir inta en spänning.
R är inte bara i serie med 6 ohms motståndet. I punkten 2 grenar strömmarna upp sig, vi vet alla tre redan.
Rita in dem i schemat och fundera lite.
Ser nu att jag har beräknat R fel. Jag tänkte att oavsett vilket håll du beräknar potentialen A kommer värdet alltid bli samma. På det sättet tänkte jag att man kan räkna ut R med hjälp av en potential vandring för att få fram spänningen för R. Då tänker jag att man borde teckna 0-5+R+(4*1)=-3,5V. Och när man får fram spänningen för R kan man räkna ut resistansen med hjälp av strömmen 1/6 A
Strömmen genom R är 5/6 A.
Varför är strömmen genom R 5/6 och inte 1/6? Är inte R i serie med 6 ohms resistorn? Men jag antar att mitt värde på potentialen A är korrekt?
Nej, R ligger i serie med 3 ohm.
Tack så jättemycket för hjälpen!
