Trissor: relativ rörelseanalys
Hej hej!

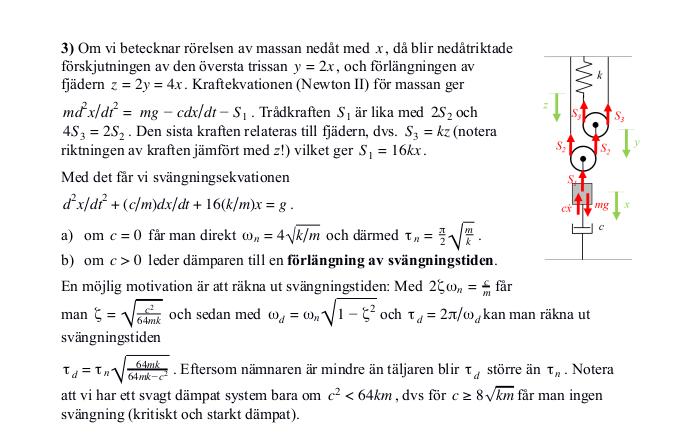

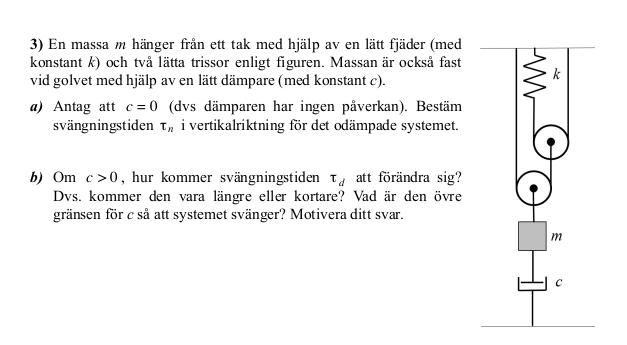

Jag kan få fram hur trissornas längder relaterar till varandra, men jag förstår inte riktigt hur man ska koppla det till att se att fjäderns utsträckning är av viktens.
Jag har återkommande problem med sådana typer av kopplade system så tips för hur de kan angripas hade varit fantastiskt!
Hej!
Fjäderns utsträckning är 4ggr så stor som viktens förflyttning, inte 1/4.

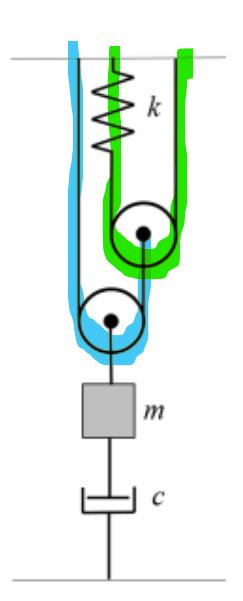

Jag försöker se hur mycket av snörlängderna som går åt för en förflyttning x av vikten. För en förflyttning x av vikten (och trissa2 som sitter fast i vikten), så krävs det en längd x av det blå snöret till vänster om trissa2, men även en längd x av det blå snöret till höger om trissa2. Eftersom det blå snöret inte är töjbart så måste trissa1 då förflytta sig sträckan 2x. Samma resonemang för trissa1. För att trissa1 ska kunna förflytta sig sträckan 2x så måste loopen som utgörs av fjäder och det gröna snöret töja sig sträckan 4x, alltså töjs fjädern 4x om vikten flyttas x.
Hänger du med?
Vi hade ett liknande problem i en annan tråd. Kanske figuren som jag ritade kan vara till någon liten hjälp.
