Tre vyers ritning

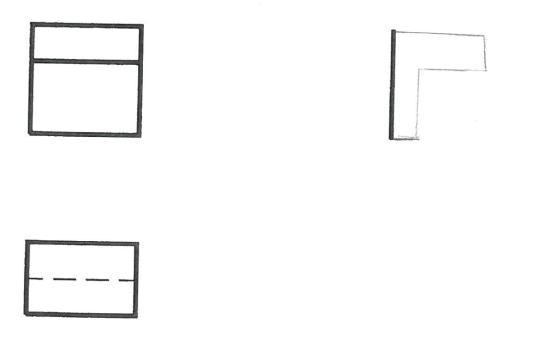

Hej, är lite osäker på om jag gjort rätt, men det känns logiskt! Men är det rätt?



Tack!

sprite111 694
Postad: 25 jan 2018 18:41 Redigerad: 25 jan 2018 18:48

Ser, rent geometriskt, rätt ut. Sitter dock inte med en linjal. Tänker på ifall tjockleken och plattans längd stämmer med övriga vyer.

Kan ha fel men så hade jag gjort iaf.

Supporter 351 – Fd. Medlem
Postad: 25 jan 2018 19:43
sprite111 skrev :

Ser, rent geometriskt, rätt ut. Sitter dock inte med en linjal. Tänker på ifall tjockleken och plattans längd stämmer med övriga vyer.

Kan ha fel men så hade jag gjort iaf.

Men är det inte självklart att den gröna och blåa linjen tillhör den delen på bilden du ritade? Jag tänker att man ska veta det för att göra samt förstå tre vyers ritning? Men menar du att strecket jag målade skulle vara tjockare?

sprite111 694
Postad: 26 jan 2018 19:51 Redigerad: 26 jan 2018 20:01

Jo det kanske är självklart men måste inte vyn från höger vara i samma längd som vyn ovanifrån visar. På ett ungefär kanske, alltså den gröna delens längd i vyn från ovan = den grönas längd i vyn från sidan.



En grov heldragen linje används vid bla synliga konturlinjer. Här har han använt en ganska grov linje. Jag vet inte hur petig han är men alla konturlinjer borde ha en viss storlek i alla tre vyer.

Har för mig att man brukar sätta den som max 0.7mm. Följt av finare linjer som är 0.35mm. Eller kombinationen: 0.5 (bred konturlinje), 0.25 (smal llinje)

sprite111 694
Postad: 27 jul 2020 03:22
sprite111 skrev:

Jo det kanske är självklart men måste inte vyn från höger vara i samma längd som vyn ovanifrån visar. På ett ungefär kanske, alltså den gröna delens längd i vyn från ovan = den grönas längd i vyn från sidan.



Vy från vänster*
