Tre resistorer

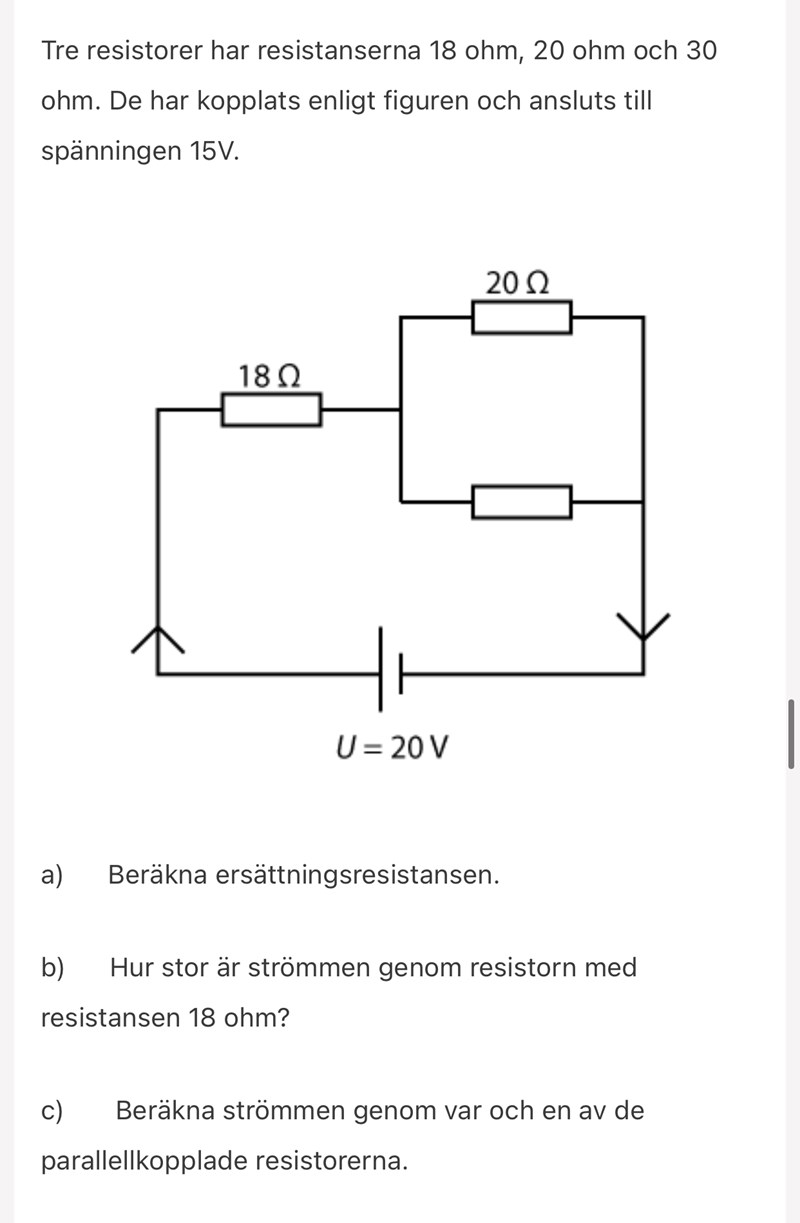

Tre resistorer har resistanserna 18 ohm, 20 ohm och 30 ohm. De har kopplats enligt figuren och anslutits sig till spänningen 15 V.
Jag hittar ingen program att rita igenom men resistorerna är parallellkopplade, 18 ohm står på ena sidan och är kopplad till 20 och 30 ohm.
Har ingen aning över hur jag ska göra i a uppgiften. Är även osäker på b. Det finns både seriekopplade och parallel kopplade resistorer.
parallelkopplade :
(1/Rtot)=1/20+1/30
Rtot=12ohm
Sen finns det seriekopplade resistorer där det gäller att R(tot)=R1+R2+R3.....osv
R(tot)=30+18ohm =48ohm
Ska man sedan addera ihop 48ohm+12ohm=60ohm?
Du har 20 parallellt med 30 vilket kan ersättas med 12 ohm.
Då har du 12 ohm i serie med 18 ohm vilket kan ersättas med 18+12 = 30 ohm.
Ersättningsresistansen för de tre motstånden är alltså 30 ohm.
