Transistor
Hej
Jag har en fråga hur man kan räkna ut värde för resistorer i en transistor?
Jag har dessa värden:
Spenningskälla UCC = 12 V, UCE = 5 V, URE = 2 V, UBE= 0,7 V.
Strömforstärkningsfaktor hFE = 150 och kollektorströmmen är IC = 3 mA. Strömmen gjenom R2 er I2 = 10 · IB.
Alltså jag är ute efter tänket och hur alt hänger ihop, var får jag Uce någonstans osv. jag är alltså INTE ute efter att någon ska räkna ut detta åt mig :)
Flyttade tråden från Ma1 till Natur och teknik/ Teknik/gymnasium, där den verkar passa bättre. /Smaragdalena, moderator
Är du bekant med att transistorns tre poler (kopplingspunkter) kallas kollektor(C), bas (B) och emitter(E)?
De olika spänningarna strömstyrkorna som listas härrör till dessa poler. Uce är exempelvis spänningen mellan kollektorn och emitter (där merparten av strömmen går in respektive kommer ut). Googla transistor (specifikt Npn transistor och du får diagram över vad som är vad)
Samlar man ihop alla dessa spänningar och strömstyrkor på rätt platser i diagrammet kan man göra vanliga beräkningar med Kirchoffs lagar genom att hålla reda på spänningar för ett helt varv eller hur mycket ström som går in och kommer ut ur en nod.

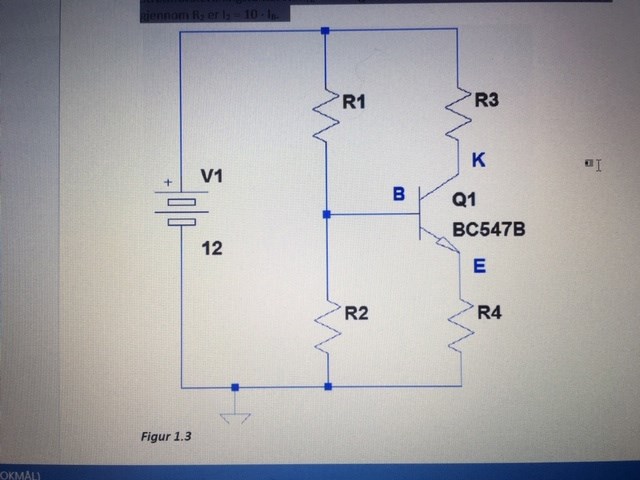

Bilden och texten använder olika benämningar vilket kan försvåra förståelsen.
UCC = 12 V ser ut att vara detsamma som V1 i bilden.
UCE = 5 V är spänningen mellan kollektor (K) och emitter (E) i bilden (som SeriousCephalopod skrev).
URE = 2 V är (troligen) spänningen mellan emitter (E) och jord, dvs spänningen över R4.
UBE = 0,7 V är spänningen mellan basen (B) och emittern (E).
IC = 3 mA är strömmen in i kollektorn.
IB är strömmen in i basen vilken ännu är okänd.
(Detta inlägg passar kanske bäst in i forumet Teknik på gymnasienivå eftersom det handlar mer om analog elektronik och mindre om matematik).
Hej och tack för svar!
För att räkna ut basström så tar jag väl egentligen bara kollektor ström och delar med 150? Då hFE är 150.
Det som jag har svårast att få huvudet runt är hur jag ska räkna ut R1 och R2? Jag förstår ju att spänning på R1 är 12 volt men vad ska det vara för spänning efter R1? Ska det endast vara 0,7 volt där?
jag tycker jag har läst allt som står på internet och mina böcker om det här men är väl lite för trög för att få in det i skallen.
> Jag förstår ju att spänning på R1 är 12 volt
Det var väl fel. Då skulle det vara NOLL på R2, och transistorn helt stängd.
Vilken spänning har vi i punkten mellan R1 och R2 där basen är ansluten, dvs spänning på R2?
>Vilken spänning har vi i punkten mellan R1 och R2 där basen är ansluten, dvs spänning på R2?
Är det här det skall vara 0,7volt?
Ja du ser ju mitt problem, men en del är säkerligen också lite fel uttryck av mig. Jag menade att spänning in på R1 är 12 volt? alltså inte att jag ska ha ett motstånd som drar 12 volt...
Rita en ny bild med konsistenta beteckningar (undvik "UCC"). Beräkna det som är uppenbart (börja inte med R1). Rita en ytterligare bild och lägg till det som du vet nu ... spänningar (mellan två punkter) ... strömmar (med pil längs en tråd) ... och resistansvärden (av en resistor).
En spänning föreligger alltid mellan två punkter. Alternativ relativt till någon "nollpunkt" som vi har kommit överens om.
> dvs spänning på R2?
> Är det här det skall vara 0,7volt?
Fel. Har du glömt bort R4?
Nu får vi se om jag är på rätt spår.
Jag kastar mig ut i ett försök:
R1 = 12-9,3/I1 = 9,3/0,0002 = 46500 ohm
R2 = 2,7/I2 = 2,7/0,0002 = 13500 ohm
R3 = 12-7/Ic = 5/0,003 = 2333 ohm
R4 = 2,7-0,7/Ie = 2/0,00302 = 662 ohm
Bas ström (Ib) är 0,00002
I1 och I2 är alltså matarströmmen.
Är jag helt ute och cyklar?
Ett tips från elektronik-konstruktören är att man kan välja mellan två tripletter av enheter, beroende på hur uppgiften ser ut:
Theo1001 skrev:Nu får vi se om jag är på rätt spår.
Jag kastar mig ut i ett försök:
R1 = 12-9,3/I1 = 9,3/0,0002 = 46500 ohm
R2 = 2,7/I2 = 2,7/0,0002 = 13500 ohm
R3 = 12-7/Ic = 5/0,003 = 2333 ohm
R4 = 2,7-0,7/Ie = 2/0,00302 = 662 ohm
Bas ström (Ib) är 0,00002
I1 och I2 är alltså matarströmmen.
Är jag helt ute och cyklar?
Nej, inte helt, bara lite. Du slarvar med parenteser, t ex är 2,7-0,7/Ie inte samma som (2,7-0,7)/Ie. Du förklarar inte heller hur du kom fram till de siffror du använder. Dina värden på R3 och R4 är ändå korrekta (dock tillverkas inte resistorer för dessa värden så man får använda resistorer med acceptabla närmevärden).
Men värdena på R1 och R2 kan knappast fungera i praktiken. Strömmen I1 (genom R1) förgrenar sig till I2 (genom R2) och Ib (in på basen). Med andra ord är I1 = I2 + Ib. Du har räknat med I1 = I2 = Ib.
Visa spoiler
R1, R2 och transistorns ingångsimpedans bildar en spänningsdelare som ger Ub (spänningen vid basen). Ingångsimpedansen anges i transistorns datablad och kan användas vid beräkningen av spänningsdelaren.
Men, istället för att räkna med transistorns ingångsimpedans kan du prova I1 = Ic / 10 vilket brukar räcka gott när hFE är högre än 100.
Hej alla som har svarat på min fråga!
Jag är oerhört tacksam över att det finns folk som är beredda att hjälpa en helt okänd människa!
Tack alla som har tagit sig tid.
Jag tror att jag har fått grepp om det nu och kan se bristen i mina uträkningar!
