Transformatorer

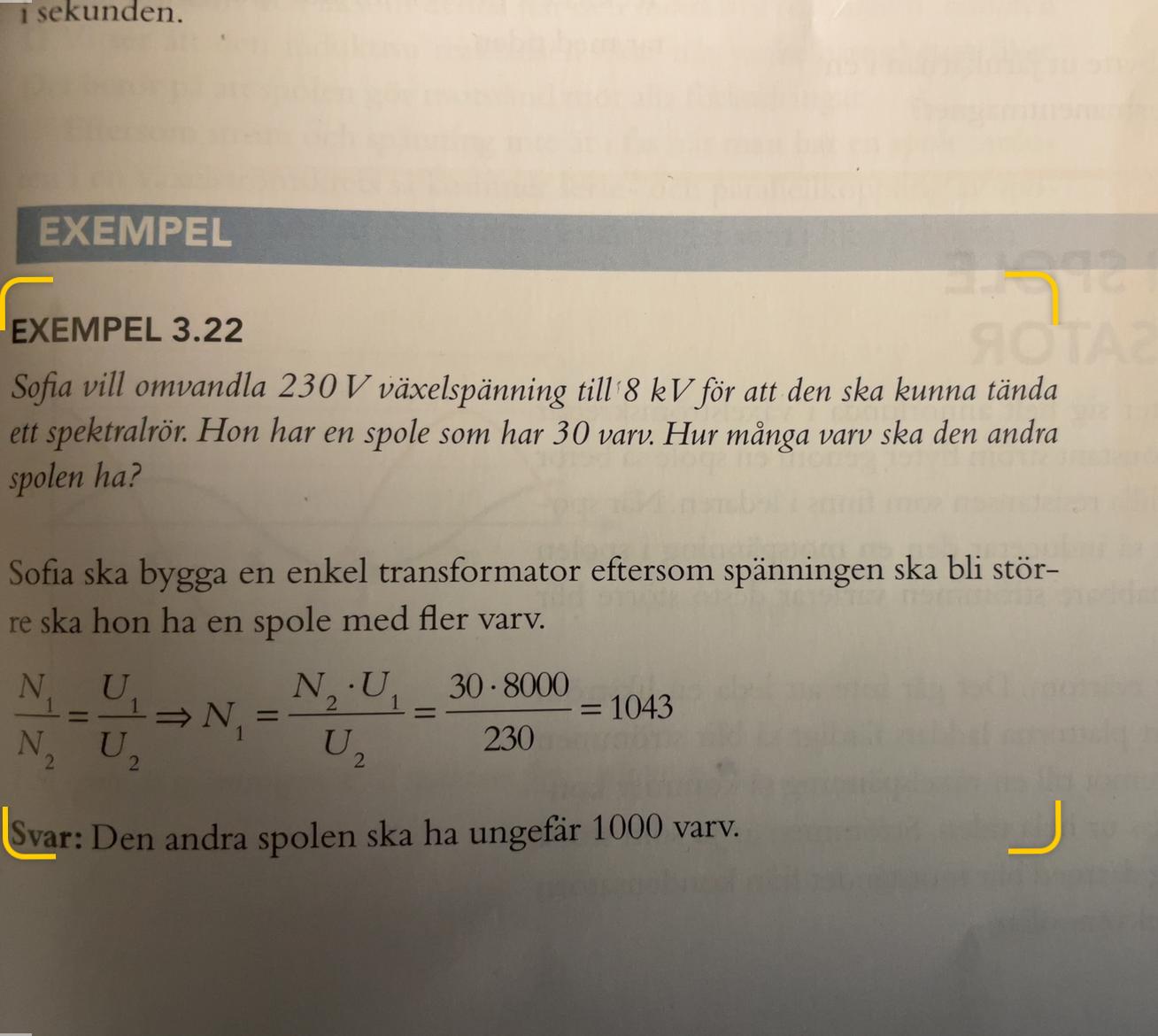

Hej. Ska inte U1 vara 230 och U2 vara 8000 istället för som det står nu?
Det ser rött ut.
Formeln säger att kvoten av varven ska vara samma som kvoten av spänningarna. Här har de valt att kalla 8000 V för U1, d.v.s. den höga spänningen i täljaren. Då måste det stora varvtalet också vara i täljaren, d.v.s N1 är större än N2.
De har helt enkelt valt att kalla högspänningssidan för 1 och lågspänningssidan för 2. Det väljer man själv, vilken sida som är 1 eller 2.
Peter skrev:Det ser rött ut.
Formeln säger att kvoten av varven ska vara samma som kvoten av spänningarna. Här har de valt att kalla 8000 V för U1, d.v.s. den höga spänningen i täljaren. Då måste det stora varvtalet också vara i täljaren, d.v.s N1 är större än N2.
De har helt enkelt valt att kalla högspänningssidan för 1 och lågspänningssidan för 2. Det väljer man själv, vilken sida som är 1 eller 2.
Om jag ändrar värdena det vill säga har U1 som 230 och U2 som 8000 blir det helt andra värden, känner mig snurrig nu en aning.
N1 hör ihop med U1 som ska vara 8kV.
N2 hör ihop med U2 som är 230V.
Sen säger vi att N2 är spolen med 30 varv.
Är du med?
Det är sidan men lägst spänning i transformatorn som har minst antal lindningsvarv.
Därför är det klart att 230 V sidan kopplas till spolen med 30 varv.
(Om man räknar på fallet att 8 kV har 30 varv kommer 230 sidan att ha enbart 0,86 varv, vilket är helt orimligt)
Och vad man kallar 1 och 2 spelar ingen roll. Det viktiga är att förstå vilka som hör ihop, precis som Ture och ThomasN säger.
