Transformator - labb

Jag har laborerat med en transformator. Där skulle vi byta mängden varv i spolarna och observera förändringen i två lampor. Vardera spoles sida är kopplad till en lampa. I en övning var det  600 varv i primärspolen och 300 varv i sekundärspolen. Lampa A (kopplad till primärspolen) lyste starkare än lampa B (kopplad till sekundärspolen).

Varför är det så? Om spänningen sjunker, så måste strömmen höjas eftersom P= U x I . Om en ökad ström inte ökar ljusstyrkan, är det spänningen som gör det? Vad är det som gör att ljusstyrkorna skiljer sig åt?

Ture 10333 – Livehjälpare
Postad: 19 sep 2022 17:02 Redigerad: 19 sep 2022 17:02

om spänningen sjunker så kommer strömmen också att sjunka genom lampan.

Detta är enligt ohms lag att U = RI, om U sjunker måste även I sjunka eftersom R är oförändrat!

ankan01 88
Postad: 19 sep 2022 18:42
Ture skrev:

om spänningen sjunker så kommer strömmen också att sjunka genom lampan.

Detta är enligt ohms lag att U = RI, om U sjunker måste även I sjunka eftersom R är oförändrat!

Stämmer verkligen det för transformatorer?  Jag har sett olika källor säga olika saker. Om spänningen sjunker ska väl den uteblivna energin öka strömmen istället?

Ture 10333 – Livehjälpare
Postad: 19 sep 2022 18:48
ankate skrev:
Ture skrev:

om spänningen sjunker så kommer strömmen också att sjunka genom lampan.

Detta är enligt ohms lag att U = RI, om U sjunker måste även I sjunka eftersom R är oförändrat!

Stämmer verkligen det för transformatorer?  Jag har sett olika källor säga olika saker. Om spänningen sjunker ska väl den uteblivna energin öka strömmen istället?

Vad visade din labb?

ankan01 88
Postad: 19 sep 2022 18:53 Redigerad: 19 sep 2022 18:54
Ture skrev:
ankate skrev:
Ture skrev:

om spänningen sjunker så kommer strömmen också att sjunka genom lampan.

Detta är enligt ohms lag att U = RI, om U sjunker måste även I sjunka eftersom R är oförändrat!

Stämmer verkligen det för transformatorer?  Jag har sett olika källor säga olika saker. Om spänningen sjunker ska väl den uteblivna energin öka strömmen istället?

Vad visade din labb?

ankan01 88
Postad: 19 sep 2022 18:55
Ture skrev:
ankate skrev:
Ture skrev:

om spänningen sjunker så kommer strömmen också att sjunka genom lampan.

Detta är enligt ohms lag att U = RI, om U sjunker måste även I sjunka eftersom R är oförändrat!

Stämmer verkligen det för transformatorer?  Jag har sett olika källor säga olika saker. Om spänningen sjunker ska väl den uteblivna energin öka strömmen istället?

Vad visade din labb?

Strömmen kunde inte riktigt uppmätas i sekundärspolen. Bara ledaren genom primärspolen var kopplad till ett mätintstrument.

Ture 10333 – Livehjälpare
Postad: 19 sep 2022 19:20

har du någon bild eller schema över kopplingen, om inte, rita ett och lägg upp här.

ankan01 88

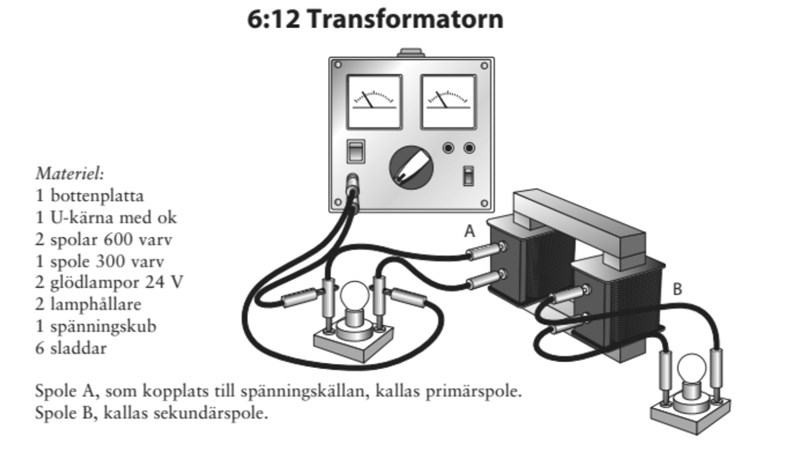

Postad: 19 sep 2022 19:37
Ture skrev:

har du någon bild eller schema över kopplingen, om inte, rita ett och lägg upp här.

Ture 10333 – Livehjälpare
Postad: 19 sep 2022 21:17 Redigerad: 19 sep 2022 21:17

Ok,

På primärsidan ser vi att en lampa är kopplad parallellt med transformatorn.

Lampan och primärsidan matas därför med samma spänning. Spänningen och ström från spänningskuben kan säkert avläsas på kubens instrument. Avläst ström är summan av strömmen genom lampan och strömmen genom primärspolen.

På sekundärsidan är det bara en lampa inkopplad. Spänningen ut från sekundärspolen är, i det ideala fallet, hälften av primärspolens spänning. Eftersom antalet lindningsvarv förhåller sig som 2:1 (600/300).

Om lampan på sekundärsidan är identisk med den på primärsidan, så kommer den alltså att få halva spänningen och därmed halva strömmen. (jmfr Ohms lag)

Sekundärlampans effekt blir bara en fjärdedel av primärlampans. Detta eftersom effekten beräknas som  U*I och både U och I har minskat med hälften.

Det är alltså matningsspänningen och lampans resistans som bestämmer vilken ström lampan drar. Effekten följer sen av produkten U*I.

Därför lyser sekundärlampan svagare vilket du såg i din labb.

ankan01 88
Postad: 19 sep 2022 21:42
Ture skrev:

Ok,

På primärsidan ser vi att en lampa är kopplad parallellt med transformatorn.

Lampan och primärsidan matas därför med samma spänning. Spänningen och ström från spänningskuben kan säkert avläsas på kubens instrument. Avläst ström är summan av strömmen genom lampan och strömmen genom primärspolen.

På sekundärsidan är det bara en lampa inkopplad. Spänningen ut från sekundärspolen är, i det ideala fallet, hälften av primärspolens spänning. Eftersom antalet lindningsvarv förhåller sig som 2:1 (600/300).

Om lampan på sekundärsidan är identisk med den på primärsidan, så kommer den alltså att få halva spänningen och därmed halva strömmen. (jmfr Ohms lag)

Sekundärlampans effekt blir bara en fjärdedel av primärlampans. Detta eftersom effekten beräknas som  U*I och både U och I har minskat med hälften.

Det är alltså matningsspänningen och lampans resistans som bestämmer vilken ström lampan drar. Effekten följer sen av produkten U*I.

Därför lyser sekundärlampan svagare vilket du såg i din labb.

Nuu fattar jag

tack för hjälpen!
