Totalresistans

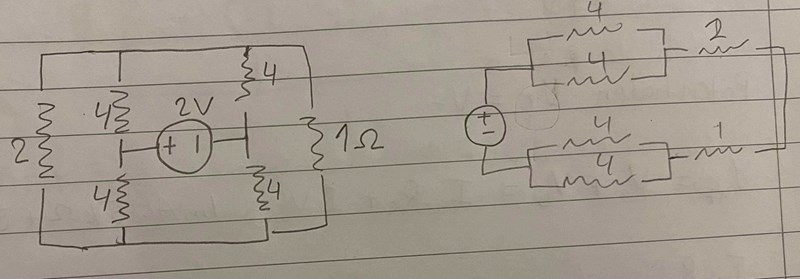

Jag har försökt att rita om den men är inte säker på om det är rätt..

Har ni lärt er om YD-transformation?

Om inte, och uppgiften egentligen går ut på att räkna ut strömmen från 2V-källan som du ritat i din egen figur, så kan du ansätta obekanta strömmar i delkretsarna, potentialvandra och summera strömmarna i noderna.

JohanF skrev:

Har ni lärt er om YD-transformation?

Om inte, och uppgiften egentligen går ut på att räkna ut strömmen från 2V-källan som du ritat i din egen figur, så kan du ansätta obekanta strömmar i delkretsarna, potentialvandra och summera strömmarna i noderna.

Jag behöver bara totalresistansen så om du skulle kunna förklara hur jag ska gå tillväga blir jag super glad

Totalresistans mellan vilka punkter?

Summera först ihop högersidans fyra resistanser. När du gjort det kan du göra YD-transformation där och på vänstersidan. Efter det kan du summera resistanserna som vanligt.

Student 00 skrev:

JohanF skrev:

Har ni lärt er om YD-transformation?

Om inte, och uppgiften egentligen går ut på att räkna ut strömmen från 2V-källan som du ritat i din egen figur, så kan du ansätta obekanta strömmar i delkretsarna, potentialvandra och summera strömmarna i noderna.

Jag behöver bara totalresistansen så om du skulle kunna förklara hur jag ska gå tillväga blir jag super glad

Om målet med uppgiften är att beräkna ersättningsresistansen så är det en omväg att gå via beräkning av strömmarna.
Gör då som Ebola säger. Googla YD-transformation så löser du det.

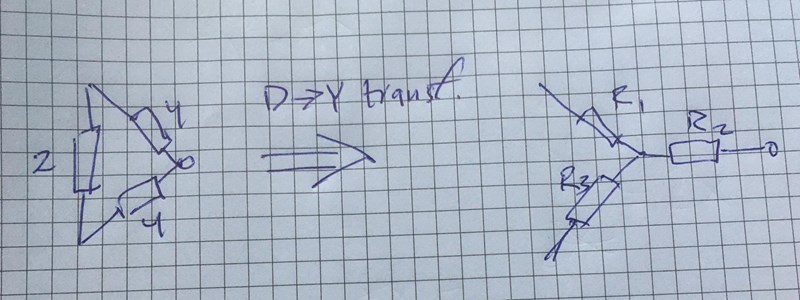

Ifrån din figur där du har förenklat så mycket som möjligt med serie/paralellkopplingar, kan du fortsätta med D->Y transformation på varje sida av spänningskällan. Efter det så kan du förenkla paralell/seriekopplingarna ytterligare.

(Försök att ha lite bättre framförhållning nästa gång ;-))

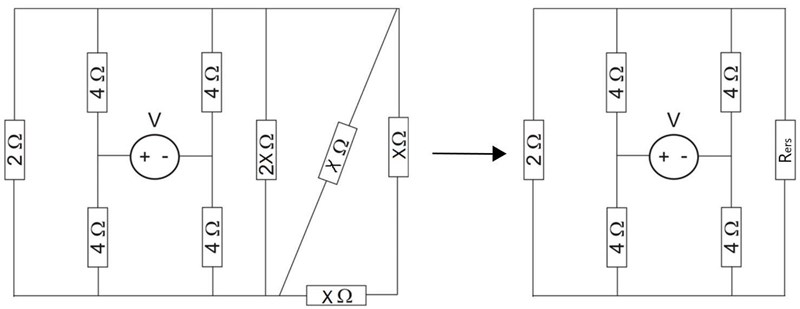

Först gör du detta:

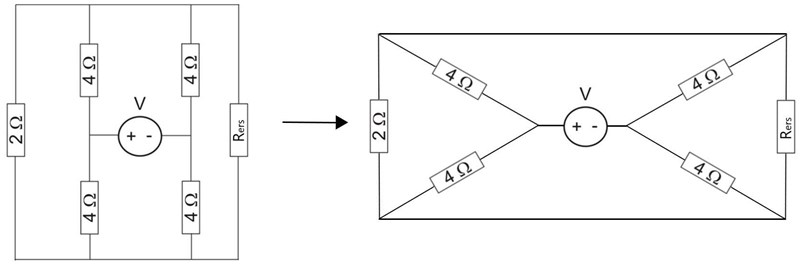

Att räkna ut $R_{ers}$ är enkelt. Sedan kan du se kretsen som följande:

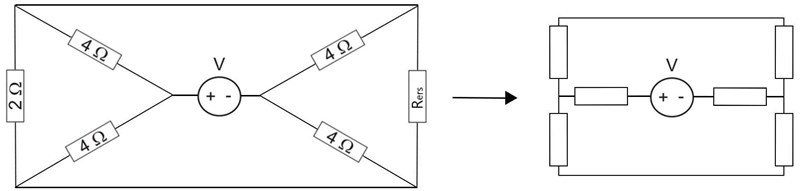

Du har alltså två D-konfigurationer på vardera sida. Om du transformerar dessa får du:

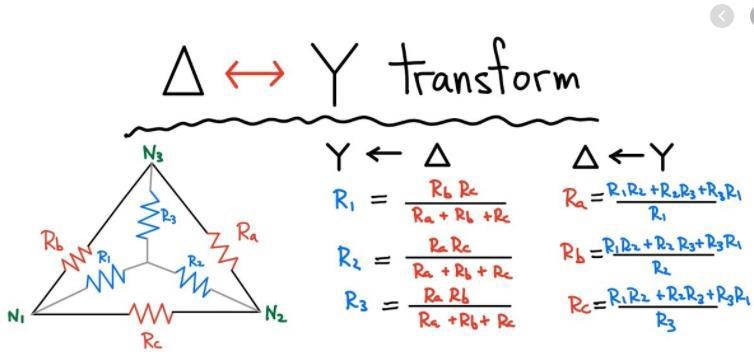

Där resistanserna i högra kretsen är blanka men beräknas med formlerna JohanF la upp bild på. Kommer du vidare?

Tack för hjälpen hörni, jag har lärt mig det nu men hade jag fått detta innan min tenta skulle jag ha plockat hem några extra poäng 😅

Student 00 skrev:

Tack för hjälpen hörni, jag har lärt mig det nu men hade jag fått detta innan min tenta skulle jag ha plockat hem några extra poäng 😅

Ja det var lite synd men hoppas att tentan gick bra ändå. Och man lär ju för livet, eller hur! ;-)
