totala resistans och ström i kretsen
det var länge sen jag räknade med kretsar och behöver tips hur man löser dessa

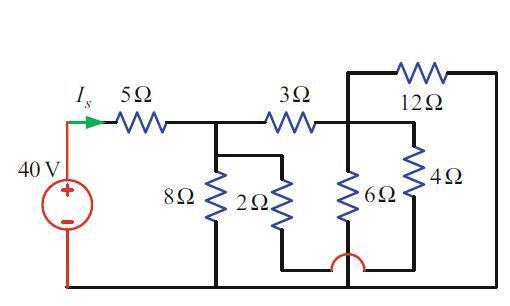

jag ska räkna ut den totala resistansen i kretsen samt strömmen
Hur bryter man ner det? Ska man rita om kretsen och bryta ner den eller ska man bara potentialvandra rakt av eller hur löser man denna?
Se om du kan finna delar av kretsen som är rena parallellkopplingar eller rena seriekopplingar.
att rita om schemat kan hjälpa.
Börja med att titta på motstånden 2, 4 och 3ohm.
Det går att göra en förenkling av dom.
Affe Jkpg skrev:Börja med att titta på motstånden 2, 4 och 3ohm.
Det går att göra en förenkling av dom.
okej 2, 6 och 3 är i serie så jag kan addera dom till en total (1)
5 och 8 är parallella så de kan jag väl räkna ut och de blir då i serie med (1) ? (2)
sen 6 och 12 är parallella så det räknar jag ut. men är de då i serie eller parallell med (2)?
Att rita om schemat en smula blir förenklinsmöjligheterna tydligare.
LennartL skrev:Att rita om schemat en smula blir förenklinsmöjligheterna tydligare.
yes har försökt rita om den men jag har svårt att se vilka som räknas som serie och vilka som parallell så jag får olika kretsar hela tiden. hur kan man enkelt se det?
undrar också om två trådar korsar varandra och vildar ett kors, dvs + betyder det att strömmen delar upp sig i 3 om den kommer från vänster exempelvis eller att dessa två trådar inte berör varandra?

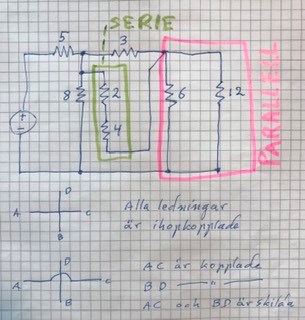

Du kan börja förenkla kretsen där jag markerat
Sedan finns mer att förenkla, men det ser du nog själv.
LennartL skrev:Du kan börja förenkla kretsen där jag markerat
Sedan finns mer att förenkla, men det ser du nog själv.
okej tack

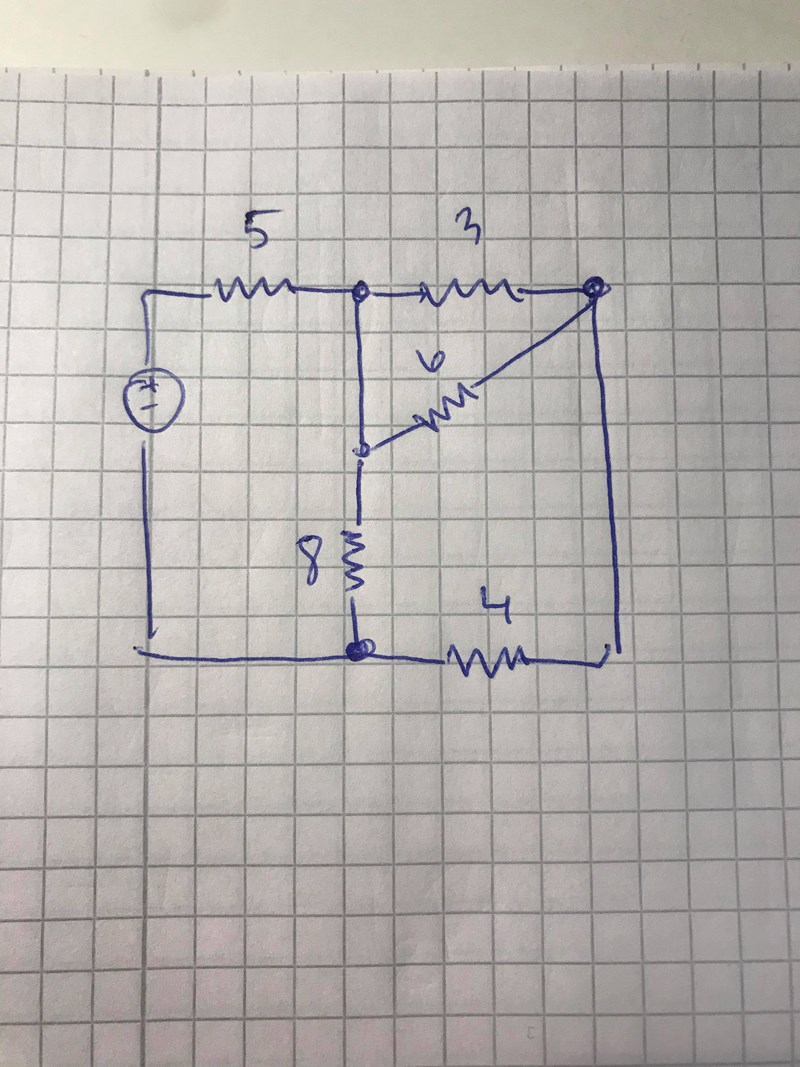

jag fick detta sen, men här känner jag mig inte bekväm med vad som är serie och vad som är parallell. hur ska man tänka? har det något med dom där noderna/punkterna att göra som man kan tänka? eller hur ska man veta?
är 3 och 6 parallella för att de delar nod? men 6 och 8 delar också nod elr jag hänger inte med
Ja, 3 och 6 är parallella eftersom de delar nod i båda ändar.
6 och 8 har bara en nod gemensam, så det får du lämna därhän just nu.
Fortsätt och se vilka förenklingar som dyker upp!
LennartL skrev:Ja, 3 och 6 är parallella eftersom de delar nod i båda ändar.
6 och 8 har bara en nod gemensam, så det får du lämna därhän just nu.
Fortsätt och se vilka förenklingar som dyker upp!
förstår inte hur 3 och 6 delar båda noder? jag ser bara att de delar 1 nod vilket är den högst upp till höger. vilken är den andra noden de dela?
När det är en kortslutning (noll resistans) mellan två noder, kan man betrakta det som samma (en) nod.
Affe Jkpg skrev:När det är en kortslutning (noll resistans) mellan två noder, kan man betrakta det som samma (en) nod.
okej så då ska jag räkna parallell resistans för 3 och 6 ?
Ja.
LennartL skrev:Ja.
tack!
