Tomgångsspänning och kortslutningsström

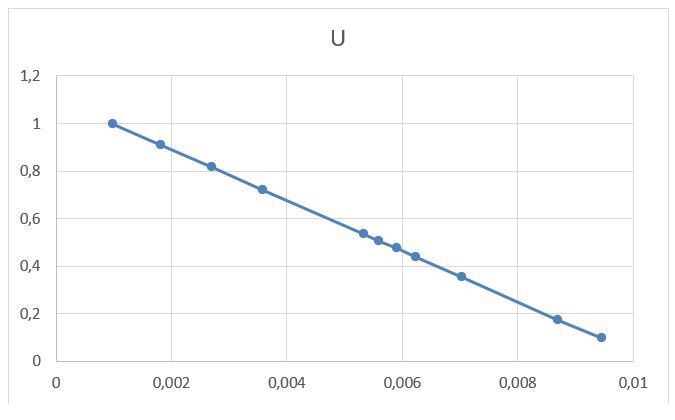

Hur kan man avläsa tomgångsspänning och kortslutningsström i diagrammet nedan:
strömmen I på x-axeln och polspänningen Up på y-axeln.
Jag tänkte tomgångsspänningen är när strömmen på x-axeln är noll så är spänningen på y-axeln 1,2V och när spänningen är noll så är strömmen på x-axeln 0,01A. Har jag tänkt rätt?
tack på förhand
Ja det tycker jag!
Är du säker? Min lärare sa att kortslutningsströmmen är fel!
@ThomasN
Om man förlänger den blå linjen åt höger så korsar den x-axeln vi ca 0.011A.
Man kan ju också räkna på linjens lutning och få fram resistansen (som jag tycker blir ca 0.9/0.0095=95ohm).
Då får man kortslutningsströmmen till 1.2/95 = 0.0126A
Det borde blivit samma resultat men det hänger ju också på hur lätt det är att läsa av diagrammet. Eller har jag missat något.
jag tänkte på samma sätt, om man förlänger grafen så skär den 0,01.
Men tomgångsspänningen blir i alla fall 1,2V eller?
Ja, möjligen lite mindre än 1.2
