muinimula 40 – Fd. Medlem
Postad: 19 nov 2018 21:30

tolkning av st-diagram

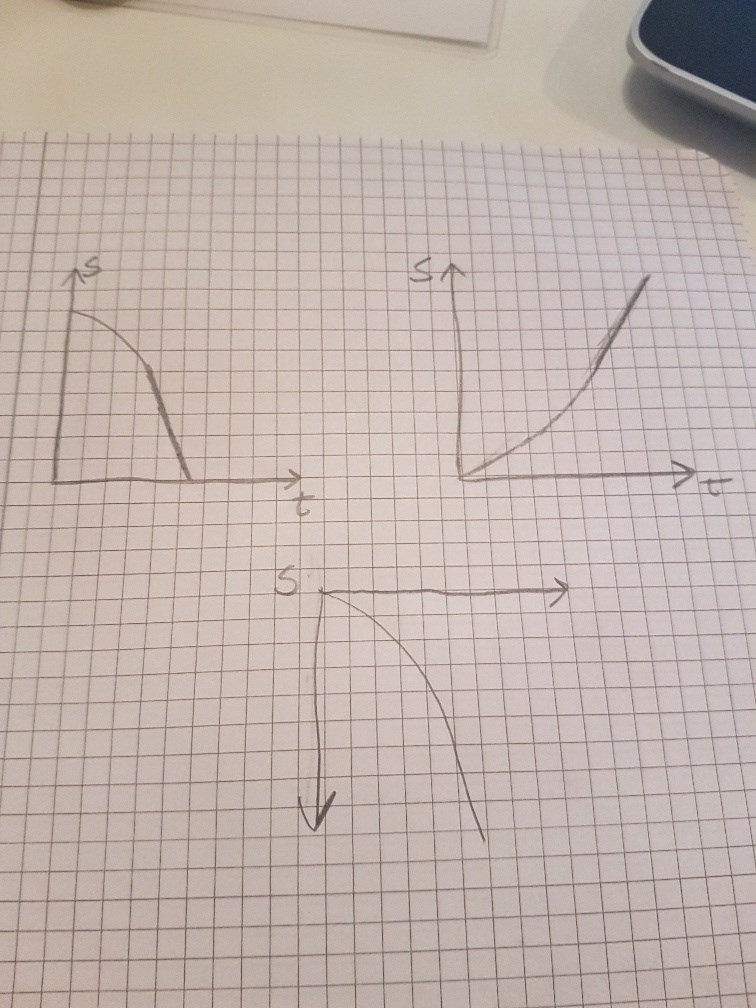

om man kastar en boll i låg hastighet i riktning mot marken från ett högt stup, vilken efter en stund når konstant hastighet pga luftmotståndet.. hur skissar man då en st-graf ? Tycker alla 3 varianter känns rimliga lite beroende på hur man tänker :-)  kan någon hjälpa mig reda ut detta

Teraeagle 21051 – Moderator
Postad: 19 nov 2018 21:44 Redigerad: 19 nov 2018 21:45

Till att börja med måste du definiera om positiv riktning ska vara uppåt eller nedåt. För det andra så vet du att lutningen hos grafen motsvarar hastigheten och att denna ska bli konstant efter ett tag. Det betyder alltså att lutningen inte ska ändras efter ett visst t.

AndersW 1622
Postad: 19 nov 2018 21:49

Du har helt rätt, det är beroende på vilken utgångspunkt man har. Den övre vänstra och den undre är ju samma graf, men har bara olika nollnivåer, i den övre vänstra har du nollnivån på marken och i den undre nollnivån där du släpper bollen. Möjligen skulle man kunna säga att det inte är sträcka utan höjd på y-axeln.

Den övre högra beskriver däremot den sträcka som bollen färdats. Dock kan man säga att både den övre högra och den undre grafen skulle ha ett klart definierat slut på grafen som den övre vänstra har.
